Description
Digitalisasi sistem distribusi air dan cairan industri membutuhkan perangkat ukur aliran yang akurat, stabil, dan mudah diintegrasikan dengan sistem monitoring modern. Dalam jaringan perpipaan, kemampuan membaca laju aliran secara real-time menjadi sangat penting untuk mendukung efisiensi operasional, kontrol distribusi, serta pengambilan keputusan berbasis data.
Electromagnetic Flow Meter Model PMF hadir sebagai solusi pengukuran aliran berbasis teknologi elektromagnetik untuk kebutuhan distribution pipe monitoring, IoT compatible system, dan aplikasi industri dengan large dynamic range. Produk ini dirancang untuk memberikan akurasi tinggi, pressure loss rendah, serta dukungan komunikasi RS-485 dengan protokol MODBUS-RTU untuk integrasi ke sistem monitoring modern.
⚙️ Apa itu Electromagnetic Flow Meter Model PMF

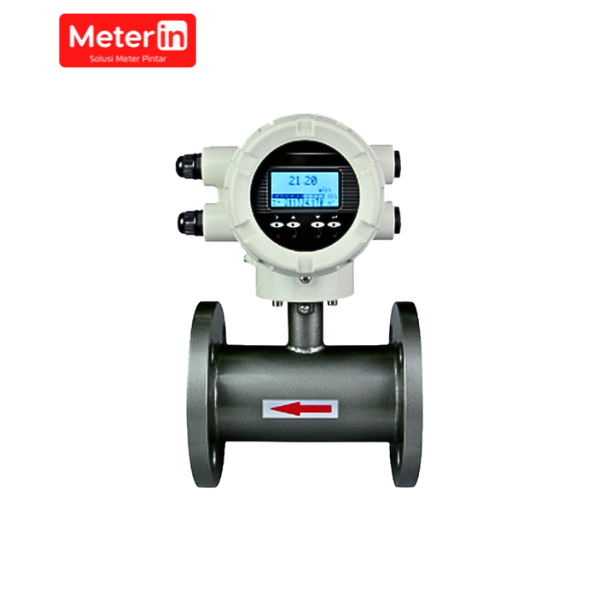

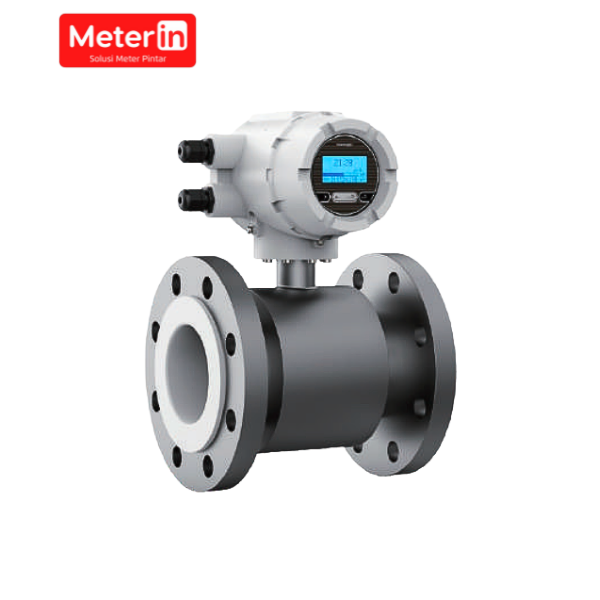

Electromagnetic Flow Meter Model PMF adalah flow meter elektromagnetik yang digunakan untuk mengukur laju aliran cairan konduktif secara akurat di dalam pipa. Produk ini cocok untuk aplikasi distribusi air, sistem utilitas, dan berbagai proses industri karena menawarkan pengukuran stabil, respon cepat, serta kemampuan integrasi ke sistem digital dan IoT.
PMF tersedia dalam incorporate type dan separate type, sehingga lebih fleksibel untuk berbagai kebutuhan instalasi. Dengan dukungan tampilan LCD atau OLED, flow meter ini mampu menampilkan flow sesaat dan flow kumulatif secara real-time. Selain itu, perangkat ini mendukung komunikasi kabel maupun integrasi monitoring jarak jauh melalui RS-485 dan MODBUS-RTU.
✨ Fitur Utama Product dan Solusi
- Pressure loss rendah dan dynamic range luas
Membantu menjaga efisiensi aliran sambil tetap memberikan performa pengukuran yang stabil. - Akurasi pengukuran tinggi
Cocok untuk monitoring distribusi dan proses industri yang membutuhkan data flow presisi. - Humanized interface design
Dilengkapi tampilan bar graph aliran, flow sesaat, dan flow kumulatif secara real-time. - Pilihan lining dan material elektroda yang beragam
Membantu menyesuaikan flow meter dengan karakteristik media dan kebutuhan aplikasi. - Mendukung komunikasi kabel dan integrasi digital
Tersedia RS-485 dengan dukungan standar MODBUS-RTU untuk remote monitoring. - Pulse equivalent output
Memudahkan integrasi dengan sistem kontrol, data logging, dan platform monitoring. - Pilihan catu daya yang fleksibel
Mendukung AC 110/220V untuk penggunaan standar dan DC 24V untuk aplikasi khusus. - Intelligent filter processing
Membantu mengurangi gangguan sinyal sehingga hasil pengukuran lebih andal. - Maintenance-friendly dan proteksi baik
Dirancang untuk penggunaan jangka panjang dengan performa perlindungan yang baik. - Kemampuan sealing dan pressure resistance yang baik
Cocok untuk penggunaan pada sistem perpipaan distribusi maupun proses industri. - Tersedia tipe terintegrasi dan tipe terpisah
Memudahkan penyesuaian dengan kondisi instalasi di lapangan.
📊 Technical Spesifikasi
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Electromagnetic Flow Meter |
| Model | PMF |
| Aplikasi Utama | Distribution Pipe Monitoring / IoT Compatible / Large Dynamic Range |
| Nominal Diameter | 15–2000 mm |
| Velocity Range | 0–10 m/s |
| Degree of Accuracy | ±0.5%R, ±1%R untuk < DN20 |
| Medium Conductivity | ≥5uS/cm, actual conductivity ≥30uS/cm |
| Nominal Pressure | 1.0–4.0 MPa |
| Environment Temperature LCD | -10°C hingga +55°C |
| Environment Temperature OLED | -30°C hingga +55°C |
| Lining CR Temperature | 0–80°C |
| Lining PTFE Temperature | 0–120°C |
| Lining FEP Temperature | 0–120°C |
| Output Signal | 4–20mA, Pulse/Frequency 2kHz default, 5kHz max |
| Cable Entry Size | M20 × 1.5 |
| Supply Voltage | 110/220VAC (100–240VAC), 50/60Hz; 24VDC ±10% |
| Power Dissipation | ≤15VA |
| Digital Communication | RS-485, support standard Modbus-RTU protocol |
| Signal Electrode Material | Stainless steel 316L, Hastelloy C |
| Form of Electric Pole | Interpolating, extrapolating electrode need to customize |
| Number of Electrodes | Standar 3–4 electrodes, tergantung konfigurasi kaliber |
| Flange Standard | Conform to international GB9119, dapat disesuaikan |
| Connecting Flange Material | Standard carbon steel dan stainless steel |
| Grounding Ring Material | Stainless steel, termasuk stainless steel dengan molybdenum |
| Housing Material | Standard carbon steel dan stainless steel |
| Level of Protection Separate Body Type | IP68, IP65 |
| Level of Protection Incorporate Type | IP65 |
| Interval / Wire Length | 10 m standar, opsional 1–300 m |
| Tipe Body | Incorporate type / Separate type |
📐 Dimensi Ringkas
| Tipe | Rentang Kaliber | Catatan Dimensi |
| Incorporate Type | 15–1200 mm | Dimensi L, W, H, dan berat mengikuti ukuran kaliber |
| Separate Type | 15–1200 mm | Dimensi body dan tinggi lebih ringkas, cocok untuk konfigurasi remote converter |
Catatan: ukuran dan berat flow meter dapat berbeda sesuai objek aktual dan dapat disesuaikan berdasarkan kebutuhan aplikasi.
🌐 Manfaat dan Aplikasi
- Monitoring pipa distribusi secara akurat
Cocok untuk sistem distribusi air bersih, air proses, dan utilitas cairan lainnya. - Mendukung integrasi IoT dan sistem SCADA
Memudahkan pengiriman data ke dashboard monitoring dan sistem kontrol industri. - Meningkatkan efisiensi operasional
Data flow real-time membantu operator mengoptimalkan distribusi dan penggunaan energi. - Mengurangi potensi kehilangan air atau media cair
Pengukuran akurat membantu identifikasi anomali dan evaluasi performa jaringan. - Cocok untuk aplikasi industri beragam
Dapat digunakan di instalasi pengolahan air, utilitas pabrik, HVAC, kimia ringan, dan sistem distribusi cairan. - Fleksibel untuk berbagai kondisi instalasi
Tersedia pilihan incorporate type dan separate type untuk memudahkan pemasangan. - Mempermudah pemantauan terpusat
Dukungan RS-485 dan MODBUS-RTU membantu integrasi ke sistem monitoring jarak jauh. - Stabil untuk penggunaan jangka panjang
Material housing, lining, dan elektroda yang variatif membantu menyesuaikan kebutuhan lapangan.
📦 Standart Paket
- 1 unit Electromagnetic Flow Meter PMF
- 1 unit converter/display sesuai tipe pemesanan
- 1 dokumen manual instalasi dan penggunaan
- 1 kartu atau dokumen garansi produk
- 1 set kelengkapan pemasangan standar
- Opsi aksesori tambahan sesuai tipe body, panjang kabel, dan kebutuhan proyek
