Description

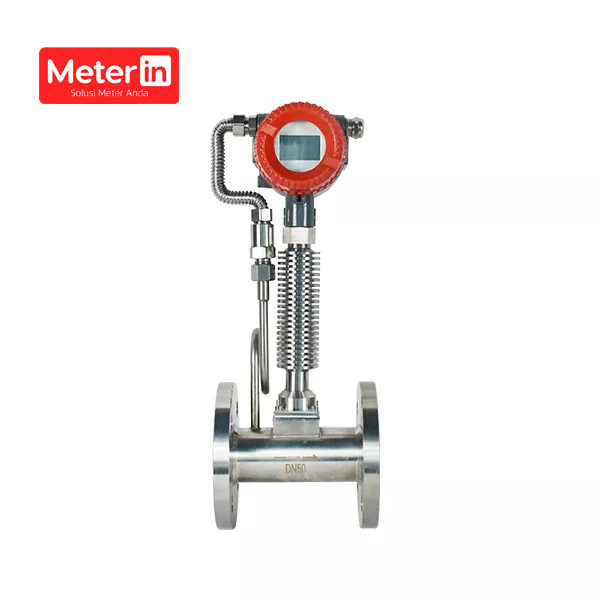

Flange Connection Vortex Flowmeter, atau Sensor Aliran Vortex, bekerja berdasarkan prinsip pembentukan pusaran von Kármán di belakang bluff body ketika fluida mengalir melaluinya. Setiap pusaran yang terbentuk menghasilkan perubahan tekanan bergantian di kedua sisi sensor, yang dideteksi oleh elemen piezoelektrik. Frekuensi dari sinyal ini berbanding lurus dengan kecepatan aliran fluida, sehingga memungkinkan pengukuran aliran secara akurat dan stabil. Flowmeter ini dapat digunakan untuk mengukur gas, uap, maupun cairan dengan keandalan tinggi dan perawatan minimal. Teknologinya tidak memerlukan kompensasi tambahan terhadap perubahan sifat fisik fluida, sehingga memberikan hasil yang konsisten dalam berbagai kondisi operasi.

Fitur Utama:

• Dapat digunakan untuk mengukur aliran gas, uap, dan cairan
• Rentang pengukuran luas dengan rasio hingga 1:10
• Akurasi tinggi: ±1% untuk cairan, ±1.5% untuk uap dan gas
• Tidak terpengaruh oleh perubahan suhu, tekanan, atau komposisi fluida
• Desain kokoh dengan material 304SS atau 316L
• Sinyal output serbaguna: pulsa tegangan, sistem 3-kawat 4–20mA, sistem 2-kawat 4–20mA
• Kompatibel dengan sistem kontrol industri dan PLC
• Dilengkapi fitur tahan ledakan dan perlindungan IP65
• Tidak memerlukan kalibrasi ulang setelah penggantian aksesoris

Spesifikasi Teknis:

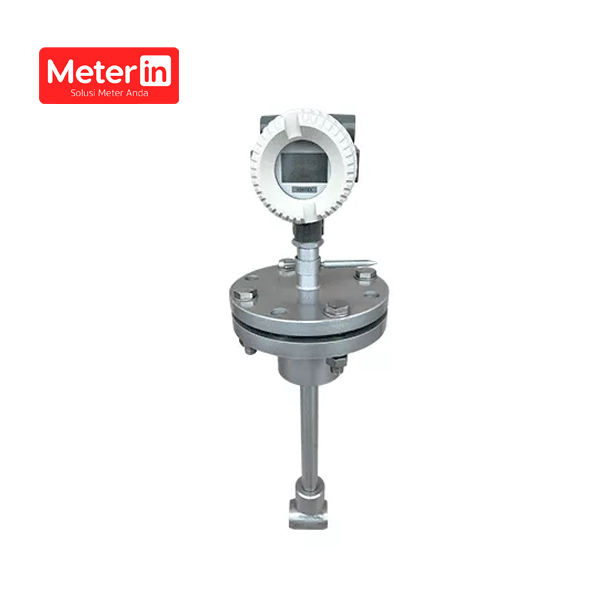

• Diameter Nominal: DN15–DN300 (tipe pipa), DN200–DN3000 (tipe penyisipan)
• Tekanan Nominal:
• DN25–DN200: 4.0 MPa (lebih tinggi sesuai permintaan)
• DN250–DN300: 1.6 MPa (lebih tinggi sesuai permintaan)
• Suhu Medium:
• Piezoelektrik: -40~260°C / -40~320°C
• Kapasitif: -40~400°C / -40~450°C (opsional)
• Bahan Tubuh: Stainless Steel 304 / 316L
• Akurasi: ±1%R / ±1.5%R / ±1FS (penyisipan ±2.5%)
• Rentang Ukur: 1:6 ~ 1:30
• Tegangan Suplai: 24V DC atau baterai lithium 3.6V
• Output Sinyal:
• Pulsa gelombang persegi (tinggi ≥5V, rendah ≤1V)
• Arus 4–20mA (beban ≤750Ω)
• Koefisien Kehilangan Tekanan: Cd ≤ 2.4 (JB/T9249)
• Tanda Ledakan: Exd II ia CT2–T5 (intrinsik) / Exd II CT2–T5 (tahan api)
• Kelas Perlindungan: IP65
• Kondisi Lingkungan:
• Suhu: -20~55°C
• Kelembapan: 5–90% RH
• Tekanan atmosfer: 86–106 kPa
• Jarak Transmisi:
• Pulsa tiga-kawat ≤300m
• Output arus dua-kawat ≤750Ω
