Description

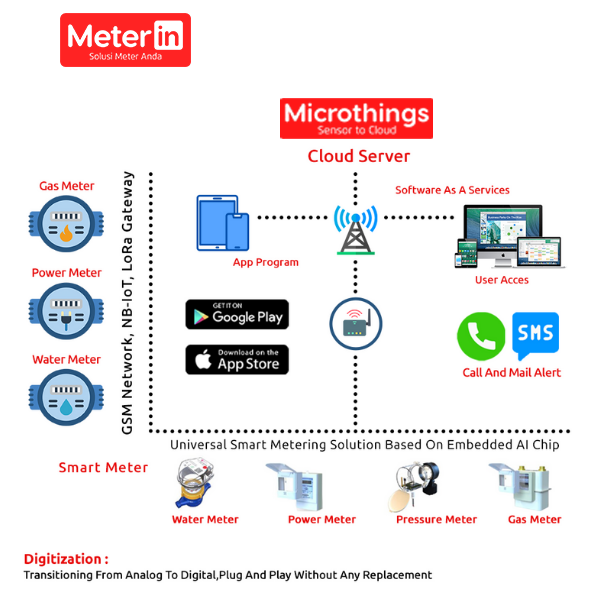

LoRa Gateway BL280 didasarkan pada teknologi LoRa RF. Ini terutama digunakan untuk mengumpulkan beberapa data yang didistribusikan di berbagai area jarak jauh dan transmisi data transparan dari perangkat ke Microthings Cloud. Dengan teknologi modulasi LoRa, mampu mewujudkan pemantauan beberapa perangkat IO, mengumpulkan data suhu dan kelembaban, intensitas pencahayaan, CO2, arah dan kecepatan angin, dan kondisi tanah dll.
Jangkauan komunikasi LoRa hingga 2KM. Built-in LoRa chip SX1278 dan modul GSM/GPRS/3G/4G/RJ45 bekerja sama untuk mencapai pemantauan dan kontrol jarak jauh dengan mengirimkan sensor, PLC, smart meter, dan data perangkat lain ke cloud atau ponsel melalui SMS/2G/3G/4G/Ethernet. Biaya pemasangan kabel lapangan yang besar akan dihemat

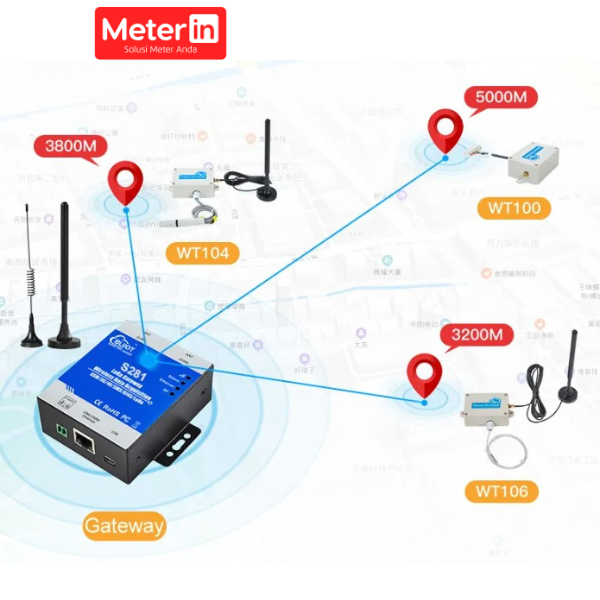

Sistem akuisisi data nirkabel ini terdiri dari 2 bagian, LoRa Gateway BL280 dan LoRa Nodes. Node menghubungkan sensor, PLC, dan perangkat lainnya. Data yang terkumpul dikirim ke Gateway. Komunikasi timbal balik antara PLC dan cloud dilakukan melalui teknologi RF nirkabel. Ambang batas alarm dapat diatur di gateway sehingga peristiwa alarm dapat direkam.
Fitur :
Sistem operasi real-time inti RISC ARM®Cortex™-M 32-bit tertanam, pengawas perangkat lunak dan perangkat keras untuk menghindari kebuntuan semu
Mendukung catu daya 9 ~ 36VDC dengan desain perlindungan kabel terbalik
Desain modular, hanya modul komunikasi yang berubah untuk meningkatkan jaringan GSM/3G/4G
Mendukung restart dan konfigurasi perangkat jarak jauh dengan SMS
Parameter perangkat dapat diatur dengan mudah dengan perangkat lunak konfigurasi lokal, SMS dan APLIKASI
Mendukung MQTT, Modbus TCP, Modbus RTU, transmisi transparan dan protokol jabat tangan khusus untuk secara aktif menghubungkan server & menghubungkan kembali server secara otomatis jika jaringan terputus
Mendukung Alibaba Cloud, HUAWEI Cloud, King Pigeon Cloud, dan cloud lainnya dengan protokol Modbus MQTT standar
Port Ethernet memiliki isolator transformator dengan isolasi elektromagnetik 2KV
Mendukung transmisi data nirkabel jarak jauh dengan pengumpulan data dan node kontrol perangkat
Mendukung beberapa pengumpulan data lingkungan, maksimal 12 jenis node yang berbeda dapat mengumpulkan data secara bersamaan
Fungsi koneksi ulang offline otomatis memastikan node dan gateway terhubung secara permanen
Mendukung penggunaan baterai node pemantauan waktu nyata untuk menghindari kehilangan data perangkat
Technical Parameters:
Item :Parameter : Description
Power Supply : Power Voltage 9~36V DC; Power Consumption Normal: 130mA@12V, Max 150mA@12V ; Protection Reverse wiring protection, ESD air: 15KV, surge: 4KV
Backup Battery: 3.7V/900mAh
USB : USB 1 x mini USB
Ethernet Port
Spec : 1 x RJ45,10/100Mbps
Protection :ESD contact: 8KV , surge: 4KV (10/1000us)
Protocol : Modbus RTU, Modbus TCP, MQTT
LoRa Parameter
Communication frequency :402MHz-500MHz, optional 860-930MHz
City communication range :1km
Visible communication range :2km
Transmitting power :<24dBm
Receiving sensitivity :<-120dBm
Air communication speed :1.0Kbps
Cellular Network
2G GSM/EDGE:850,900,1800,1900MHz
4G (E version) GSM/EDGE:900,1800MHz;WCDMA:B1,B5,B8;FDD:B1,B3,B5,B7,B8,B20; TDD:B38,B40,B41
4G (A version) WCDMA:B2,B4,B5;FDD:B2,B4,B12
4G (V version) FDD:B4,B13
4G (J version): WCDMA:B1,B3,B8,B18,B19,B26; FDD:B2,B4,B12; TDD: B41
4G (CE version) : GSM/EDGE:900,1800MHz;WCDMA:B1,B8;TD-SCDMA:B34,B39;FDD:B1,B3,B8;TDD:B38,B39,B40,B41
Protocol Modbus RTU, Modbus TCP, MQTT
SIM/UIM Card slot Standard flip cover, support 1.8V/3V SIM/UIM card, built-in 15KV ESD protection
Software Parameter :
Network Protocol :IPV4, TCP/UDP, DHCP, DNS, Modbus RTU,Modbus TCP, MQTT
Indicator Cellular Network Signal, Status, Ethernet and LoRa Radiao Frequency
User Configuration : PC software configuration, support WIN XP, WIN 7, WIN 8 and WIN 10
Node QTY : Support max 50 nodes
Node Type : Suport WT100-WT111, max 12 different types
Data Transmission : Support Transparent Transmission
SMS Command : Support SMS Commands
Login Package : Support custom login package
Heartbeat Package : Support custom heartbeat package
Storage : Max 2000 historical records & 500 alarm records
Certification
MTBF ≥100,000 hours
EMC :EN 55022: 2006/A1: 2007 (CE &RE) Class B;IEC 61000-4-2 (ESD) Level 4;IEC 61000-4-3 (RS) Level 4;IEC 61000-4-4 (EFT) Level 4;IEC 61000-4-5 (Surge)Level 3;IEC 61000-4-6 (CS)Level 4;IEC 61000-4-8 (M/S) Level 4
Others : CE, FCC, ROHS, 3C
Environment Working Environment : -45~85℃, 5~95%RH
Storage Environment -45~105℃, 5~95%RH
Others
Case :Material Metal
Size :88mm×75mm×30mm (L*W*H)
Protection Grade: IP30
Net Weight :235g
Mounting : Wall-Mounting, DIN Rail Mounting
