Deskripsi Produk

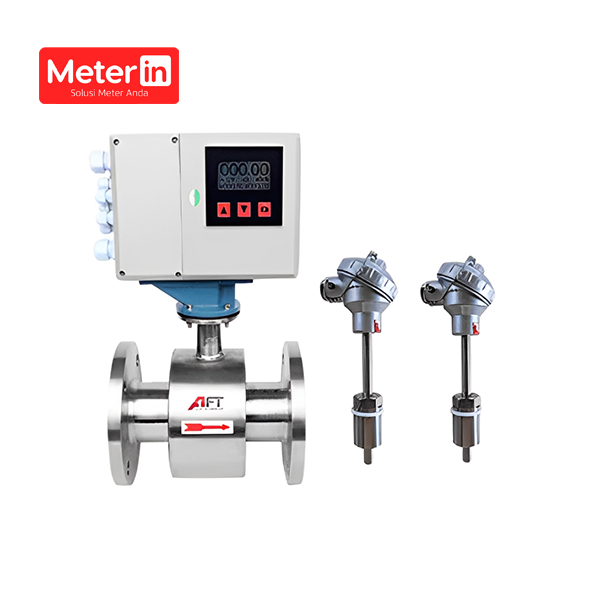

Meter BTU elektromagnetik dirancang untuk dipasang dengan sepasang sensor suhu pada pipa masuk dan pipa keluar yang terhubung dengan cairan pembawa panas. Alat pengukur aliran dipasang pada pipa inlet atau pipa kembali (posisi pemasangan flowmeter yang berbeda akan menghasilkan hasil pengukuran akhir yang berbeda). Flowmeter mengeluarkan sinyal pulsa yang proporsional dengan laju aliran, sementara sepasang sensor suhu memberikan sinyal analog yang menunjukkan suhu. Integrator mengumpulkan sinyal dari aliran dan sensor suhu, serta menggunakan rumus integrasi untuk menghitung panas yang diperoleh dari sistem pertukaran panas.

Fitur Utama:

• Meter panas elektromagnetik memiliki akurasi tinggi dan efek penghematan energi yang baik.
• Meter panas elektromagnetik tidak memiliki bagian yang bergerak, memiliki umur panjang, dan bebas perawatan.
• Layar LCD besar yang dapat menampilkan dalam bahasa Mandarin dan Inggris, menampilkan data waktu nyata seperti suhu air masuk dan keluar, aliran seketika, nilai aliran kumulatif, nilai dingin (panas) seketika, dan nilai kumulatif dingin (panas) dari media yang diukur.
• Fungsi pencarian data historis, ditampilkan dalam bentuk grafik batang, memudahkan analisis dan pemantauan data.
• Pengaturan parameter yang lebih dekat dengan aplikasi teknik aktual, perlindungan kata sandi multi-lapisan untuk mencegah kehilangan data dan modifikasi tidak sengaja.
• Fungsi antarmuka yang sempurna, kompatibel dengan sinyal aliran saat ini (4-20mA) dan sinyal aliran pulsa.
• Meter panas elektromagnetik dapat menggunakan protokol ModBus untuk memudahkan integrasi dengan sistem lain.
• Sensor suhu PT1000 berpasangan tiga kabel yang berkualitas tinggi cocok untuk berbagai lingkungan pemasangan yang rumit.

Spesifikasi Teknis:

1. Rentang Caliber: DN10-DN3000
2. Jenis Lining: Karet polichloroprene, PTFE, F46, PFA, silikon fluorida, karet poliuretan
3. Jenis Elektrode: Hastelloy B, Hastelloy C
4. Rentang Tekanan: 0.6-10Mpa

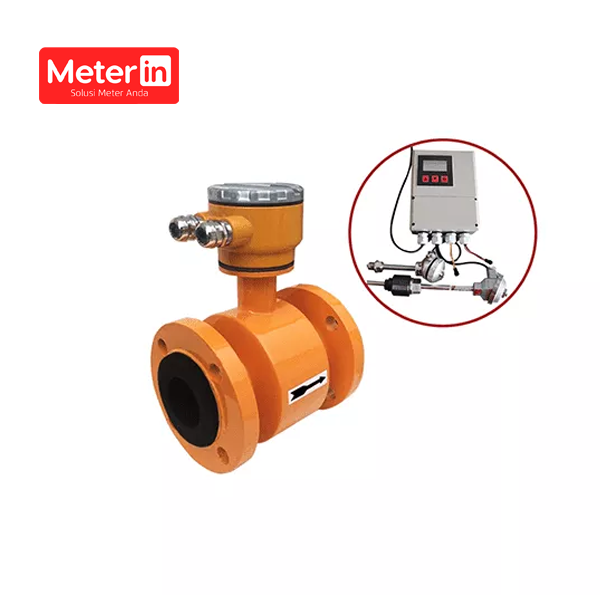

5. Rentang Suhu: -25-80 ℃ (tipe terintegrasi), -20-150 ℃ (tipe jarak jauh)
6. Akurasi: ±0.5%
7. Tingkat Perlindungan: Sensor IP65\IP67\IP68 (opsional), konverter IP65
8. Jenis Output: Frekuensi, pulsa, 4-20mA, RS485, protokol Modbus; protokol Hart (opsional), Profibus DP (opsional)
9. Sumber Daya: 85～250V, 45～63Hz, 20VDC — 36VDC
