Description
Dalam sistem distribusi air dan utilitas industri, kebutuhan akan pengukuran aliran yang akurat, stabil, dan mudah dipasang menjadi semakin penting. Terutama pada jaringan pipa existing, dibutuhkan solusi flow meter yang mampu menambah titik monitoring tanpa harus melakukan modifikasi besar atau menghentikan aliran secara total.
Plug-in Electromagnetic Flow Meter PMF-C hadir sebagai solusi pengukuran aliran modern untuk distribution pipe monitoring, IoT compatible system, dan pluggable installation. Produk ini dirancang untuk pemasangan yang praktis pada pipa existing, memberikan pressure loss yang sangat rendah, akurasi stabil, serta dukungan komunikasi RS-485 RTU untuk integrasi monitoring jarak jauh.
🔍 Apa itu Plug-in Electromagnetic Flow Meter PMF-C

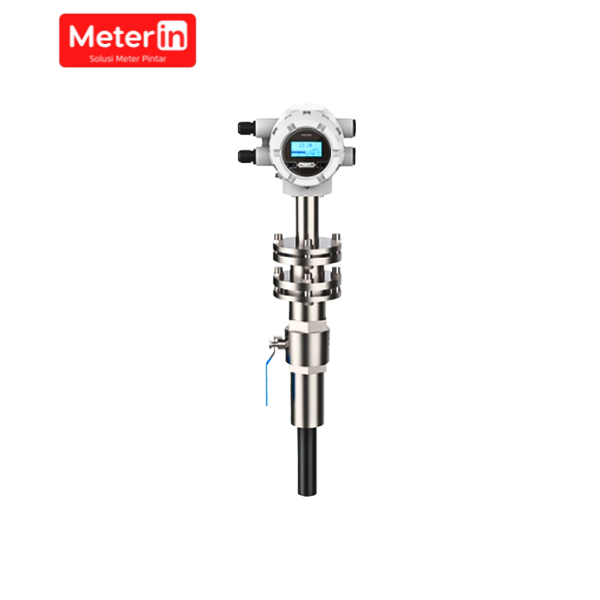

Plug-in Electromagnetic Flow Meter PMF-C adalah flow meter elektromagnetik tipe insertion atau plug-in yang digunakan untuk mengukur aliran cairan konduktif di dalam pipa berdiameter menengah hingga besar. Berbeda dari flow meter konvensional, PMF-C dirancang agar dapat dipasang langsung pada jalur perpipaan tanpa perlu perubahan besar pada sistem yang sudah ada.

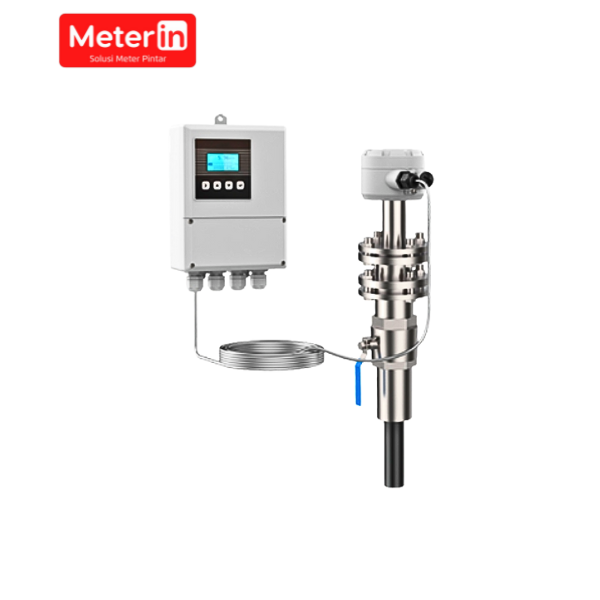

Produk ini cocok untuk kebutuhan monitoring distribusi air, utilitas industri, dan sistem kontrol aliran karena mendukung instalasi pluggable, pengukuran stabil, serta komunikasi digital untuk remote monitoring. PMF-C tersedia dalam incorporate type dan separate type, sehingga lebih fleksibel untuk berbagai kebutuhan instalasi lapangan.
⚙️ Fitur Utama Product dan Solusi
- Biaya awal dan biaya instalasi lebih rendah
Dibandingkan flow meter konvensional, PMF-C menawarkan solusi yang lebih efisien untuk penambahan titik pengukuran. - Pluggable installation tanpa gangguan suplai air
Tipe pemasangan online memungkinkan instalasi atau pelepasan pada tekanan rendah atau normal tanpa mengganggu distribusi air. - Mudah dipasang pada pipa existing
Ideal untuk menambah titik monitoring aliran tanpa modifikasi besar pada jaringan perpipaan. - Akurasi tetap stabil pada berbagai kondisi media
Kinerja pengukuran tetap andal terhadap perubahan temperatur, tekanan, densitas, viskositas, dan konduktivitas media. - Hampir tanpa pressure loss
Sensor dirancang dengan kehilangan tekanan yang sangat rendah sehingga efisien untuk sistem distribusi. - Cocok untuk pipa diameter menengah dan besar
Sangat sesuai untuk flow measurement dan flow control pada jaringan utilitas utama. - Low-frequency square wave excitation
Memberikan zero stability, anti-interference yang kuat, dan operasi yang lebih andal. - Rentang pengukuran aliran luas
Dapat digunakan untuk flow rate antara 0.5 m/s hingga 10 m/s dengan output linear terhadap aliran. - Komunikasi RS-485 RTU terintegrasi
Mendukung remote monitoring dan integrasi ke sistem kontrol maupun platform data. - Tersedia incorporate type dan separate type
Fleksibel untuk penyesuaian lokasi converter dan kebutuhan instalasi di lapangan.
📊 Technical Spesifikasi
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Plug-in Electromagnetic Flow Meter |
| Model | PMF-C |
| Aplikasi Utama | Distribution Pipe Monitoring / IoT Compatible / Pluggable Installation |
| Nominal Size Applies | DN100 – DN2000 |
| Accuracy of Measurement | v > 1 m/s: ±1.5%; 0.1 m/s < v ≤ 1 m/s: ±2.5% |
| Range of Velocity | 0 – 10 m/s |
| Maximum Temperature of Measured Medium | 0°C – +70°C |
| Ambient Temperature | -10°C – +60°C |
| Conductivity of Medium | ≥30 μS/cm |
| Nominal Pressure | 0.6 MPa / 1.0 MPa / 1.6 MPa |
| Maximum Customizable Pressure | 4.0 MPa |
| Structure of Electrode | 2 electrode structure |
| Material of Electrode | Stainless Steel 316L |
| Insert Probe Housing Material | ABS plastic |
| Form of Connection | Flange connection |
| Sensor Protection Class | Incorporate type IP67, Separate type IP68 |
| Split Type Special Signal Cable | 5 m standard, 100 m optional |
🖥️ Converter Performance Parameters
| Parameter | Spesifikasi |
| Type of Converter | QX5300 / QX3100 |
| Power Supply Voltage | AC 110/220VAC (100–240VAC), 50Hz/60Hz; DC 24VDC ±10% |
| Power Consumption | ≤15VA |
| Key Form | Standard mechanical button, optional touch infrared button |
| Display Mode | 4-line display |
| Output Signal | 4–20mA, pulse/frequency 2kHz default, 5kHz max |
| Communication Function | RS-485 communication |
| Alarm Function | Yes |
| Cable Interface | M20×1.5, standard waterproof connector, optional explosion-proof metal connector |
| Class of Protection | IP65 or IP67 |
| Screen Material | LCD |
| Air Control Inspection | Yes |
| Language | English |
🌐 Manfaat dan Aplikasi
- Menambah titik monitoring aliran pada pipa existing
Cocok untuk proyek upgrade jaringan tanpa pembongkaran besar. - Mengurangi biaya instalasi dan downtime
Sangat bermanfaat untuk sistem yang harus tetap beroperasi saat pemasangan. - Mendukung monitoring distribusi air secara real-time
Ideal untuk PDAM, instalasi pengolahan air, dan jaringan distribusi utilitas. - Meningkatkan efisiensi operasional industri
Membantu kontrol aliran pada sistem proses cairan dan utilitas pabrik. - Memudahkan integrasi ke sistem digital
Dukungan RS-485 RTU membuatnya cocok untuk SCADA, PLC, dan platform IoT. - Cocok untuk pipa menengah hingga besar
Efektif untuk aplikasi perpipaan utama yang membutuhkan sensor insertion. - Membantu pengambilan keputusan berbasis data
Data flow real-time mendukung analitik, pelaporan, dan optimasi distribusi. - Aplikasi luas di berbagai sektor
Dapat digunakan untuk distribusi air bersih, pengolahan air, utilitas industri, HVAC, proses cairan, dan monitoring pipa utama.
📦 Standart Paket
- 1 unit Plug-in Electromagnetic Flow Meter PMF-C
- 1 unit converter/display sesuai tipe pemesanan
- 1 set probe sensor dan kabel sinyal
- 1 dokumen manual instalasi dan penggunaan
- 1 kartu atau dokumen garansi produk
- 1 set kelengkapan pemasangan standar
- Opsi aksesori tambahan sesuai kebutuhan proyek dan tipe instalasi
