Description

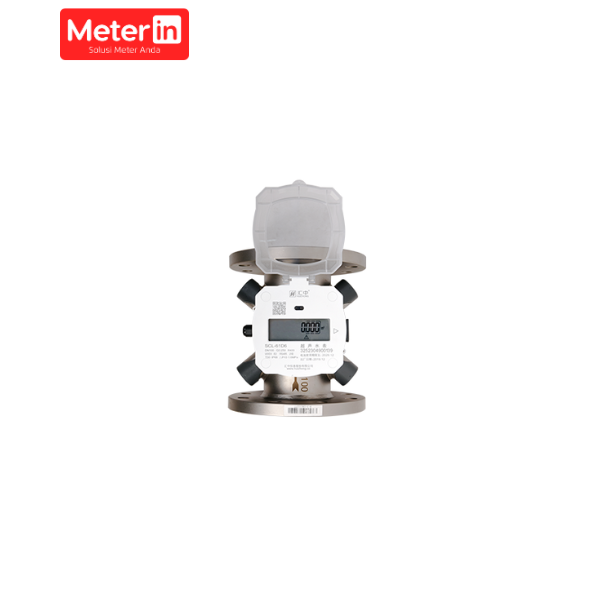

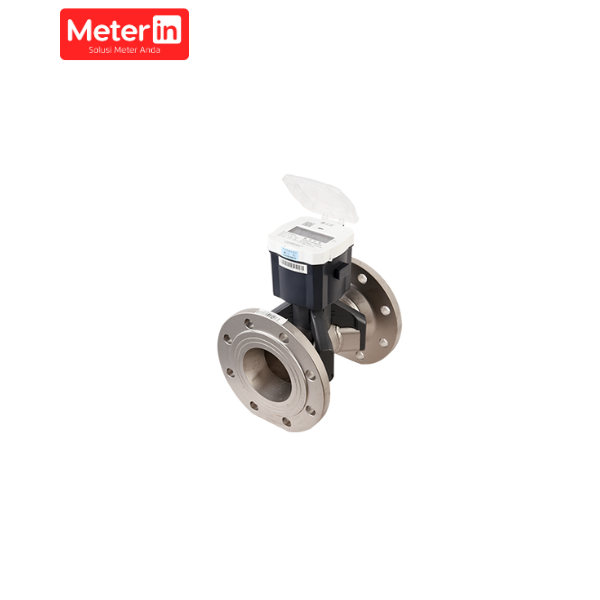

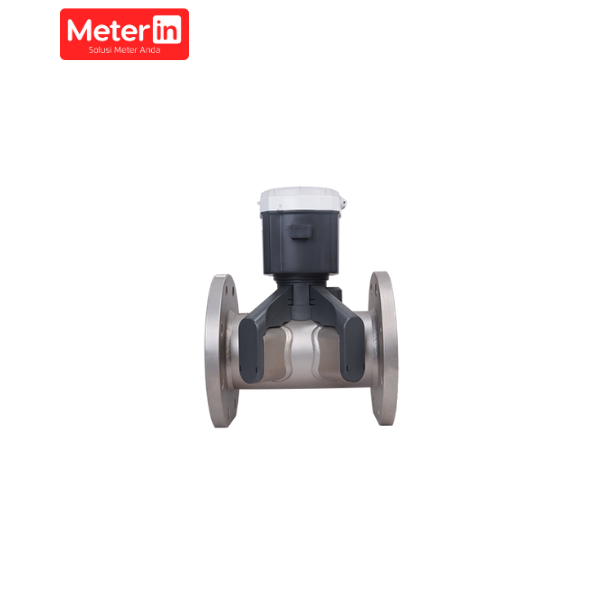

Ultrasonic Smart Water Meter (SCL-61D6/R400)Mengadopsi desain konsumsi daya mikro (10 tahun masa pakai baterai), dengan aliran awal yang sangat rendah dan akurasi tinggi, yang cocok untuk pengukuran air perkotaan yang tepat pipa pasokan dan meteran utama pada meteran rumah tangga, dan juga beberapa bidang industri tanpa catu daya.

Fitur :
Fungsi verifikasi diri online
Rentang dinamis besar R400, mencapai pengukuran laju aliran minimum yang tepat
Desain 4 saluran untuk semua seri, permukaan fraktur ganda, meningkatkan akurasi di bawah rezim aliran yang kompleks
Pengukuran aliran dan tekanan terintegrasi, mampu mencapai permintaan pemantauan DMA
Fungsi pengukuran suhu air terlampir
Bertenaga baterai, konsumsi daya mikro, siklus pengukuran 1s, satu baterai dapat bekerja terus menerus lebih dari 10 tahun
Laju aliran awal yang rendah (kecepatan yang sesuai 0,002m/s)
Beberapa metode transmisi, RS-485, M-Bus, LoRa, Output pulsa dan NB-IoT
Pipa stainless steel dapat didaur ulang dan mengurangi biaya pengguna.
Kabel stainless steel mulus berkualitas, dan pemesinan presisi oleh bengkel robot

Technical Parameter :
Medium: Water or other homogeneous fluids in full pipe flow
Accuracy: Class 1 Class 2
Dynamic Range: R250 R315 R250 R315 R400
Nominal Diameter :DN65~DN300 DN50~DN300
Pressure :Loss △ p10
Maximum Working Pressure: 1.0Mpa/1.6Mpa/2.5Mpa ( Standard is 1.6Mpa, only DN200 is 1.0Mpa )
Climatic Environment :-25℃ ~+55℃ , ≤ 100%RH
Rating of Water Temp:T30、T50、T70，default T30
Rating of Upstream Flow Field Sensitivity:U5
Rating of Downstream Flow Field Sensitivity:D3
Types of Climatic and Mechanical Environmental Conditions:O
Class of Electromagnetic Compatibility:E2
Operation:Magnetic induction button
Display Indication:LCD, 10-digital+prompting character ( word height: 12mm )
Values Displayed:Accumulated flowrate (m³), Instantaneous flowrate (m³/h), Water temperature (° C) Accumulated effective running time (h), Date (YY/ MM/DD), Time (hh/mm/ss), Software version
Display Range:Accumulated flowrate: -199999999.9m³~+199999999.9m³
Instantaneous flowrate: -99999.999m³/h~+99999.999m³/h

Data Communication
Photoelectric Interface: Baudrate:2400bps，Protocol: EN13757
RS-485/M-Bus:Baudrate: 2400bps, 4800bps, 9600bps (optional)，default: 2400bps;
Transmission distance: ≤ 1200m，Protocol: EN13757, Laison, CJ/
T-188, Modbus (optional)，default： Laison
Wireless Communication Radio Frequency, transmission distance: 2000m (open space), frequency band: 470MHz-510MHz
Narrow Band Internet of Things ( NB-loT )
Pulse output: Passive output. Voltage: Maximum DC24V; Current: Maximum 50mA
Data Storage Storage by EEPROM of cumulative flowrate and effective running time. (Data can be saved for a period of 100 years after power failure) Automatic storage of the data above for past 24 months
Measuring Cycle : second

Power Consumption
Power Supply : Battery DC3.6V（One battery can work continuously over 10 years Note）
DC10V~DC36V, ≥ 20mA ( Specify while ordering )

Flow Measurement: <0.4mW
Wireless Comm : Average power consumption <0.3mW, Maximum current <1A
Protection: Level IP68

Catatan：

1. Standar Smart Water Meter DN50-1 1/2 Inch
2. Untuk versi meter non-integral, kabel yang menghubungkan unit pengukur dan layar memiliki panjang standar 1,5 m. Untuk panjang kabel selain ini mohon cantumkan pada pemesanan.
3. Semua parameter adalah basis standar, produk dengan NB-IoT tidak mendukung daya ganda. Lemah kekuatan sinyal, pengulangan transmisi data, frekuensi alarm yang tinggi akan mempersingkat masa pakai baterai.
