Description

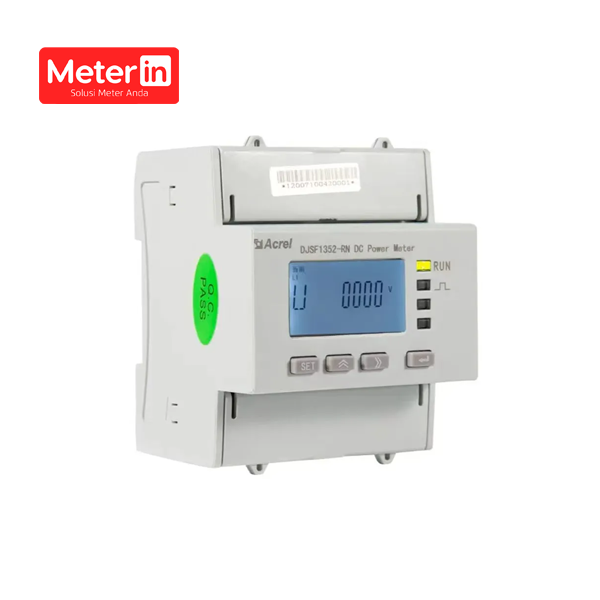

DC Multifunction Meter DJSF1352-RN adalah alat ukur presisi tinggi yang dirancang untuk sistem arus searah (DC). Meter ini mampu mengukur tegangan, arus, daya, dan energi dengan akurasi tinggi serta menampilkan hasil pada layar LCD segmen 8-bit. Dilengkapi dengan komunikasi RS485 dan protokol Modbus-RTU/DLT 645-2007, perangkat ini ideal untuk sistem monitoring energi DC seperti solar PV, sistem baterai, atau UPS. Desainnya mendukung berbagai jenis input, seperti shunt atau sensor Hall, serta memiliki output relay dan pulse untuk kontrol dan integrasi sistem otomatisasi.
Fitur Utama:
- Pengukuran tegangan, arus, daya, dan energi DC dengan akurasi kelas 1.
- Kompatibel dengan sensor Hall dan shunt eksternal.
- Dilengkapi komunikasi RS485 dan protokol Modbus-RTU / DLT 645-2007 untuk integrasi sistem.
- Output relay ganda untuk alarm atau kontrol eksternal.
- Output pulsa energi untuk pencatatan data otomatis.
- Layar LCD segmen 8-bit yang jelas dan mudah dibaca.
- Konsumsi daya rendah, ≤3W, dan umur kerja panjang lebih dari 50.000 jam.
- Tahan terhadap lingkungan ekstrem: suhu hingga +65°C dan kelembapan ≤93% RH.
Spesifikasi Teknis:
| Parameter Teknis | Spesifikasi |
|---|---|
| Rentang Input Tegangan | DC 0–1000V |
| Rentang Input Arus | Shunt: 0–75mV; Sensor Hall: 0–20mA, 4–20mA, 0–5V, 0–10V |
| Overload | 1,2× nilai nominal (kontinu); 2× selama 1 detik |
| Konsumsi Daya Input | Tegangan ≤0,2VA; Arus ≤0,1VA |
| Akurasi Pengukuran | Kelas 1 |
| Tampilan | Layar LCD segmen 8-bit |
| Antarmuka Komunikasi | RS485, Infrared |
| Protokol Komunikasi | Modbus-RTU, DLT 645-2007 |
| Output Relay | 2 relay output, 2A/30VDC atau 2A/250VAC |
| Input Saklar | 2 kontak kering |
| Output Pulsa | Pulsa energi dan tambahan; 100 imp/kWh (contoh) |
| Catu Daya | AC/DC 85–265V, DC24V (±10%) atau DC48V (±10%) |
| Konsumsi Daya Total | ≤3W |
| Tegangan Tahan Frekuensi Daya | 3kV/1 menit |
| Resistansi Isolasi | ≥40MΩ |
| Umur Operasi Tanpa Gangguan | ≥50.000 jam |
| Suhu Operasional | -25°C hingga +65°C |
| Kelembapan | ≤93% RH, tanpa kondensasi |
| Ketinggian Operasional | ≤2500 m |
