Description

KWh Meter 3 Phase ADL200 single-phase electric meter dirancang untuk pengukuran energi satu fasa pada sistem tegangan rendah. Meteran ini memenuhi persyaratan teknis terkait meteran elektronik dalam standar IEC62053-21IEC62053-22.
Fase tunggal ADL200, yang merupakan pengukur watt jam elektronik din rail “dengan layar LCD dengan lampu latar biru untuk pembacaan prefek” digunakan untuk mengukur fase tunggal seperti aplikasi perumahan, utilitas, dan Industri. Unit ini mengukur dan menampilkan berbagai parameter kelistrikan penting, dan menyediakan port komunikasi untuk pembacaan dan pemantauan jarak jauh.
KWh Meter 3 Phase ADL200 single-phase electric meter adalah solusi pemantauan energi satu fase canggih dengan tombol tekan konfigurasi bawaan dan tampilan data LCD.

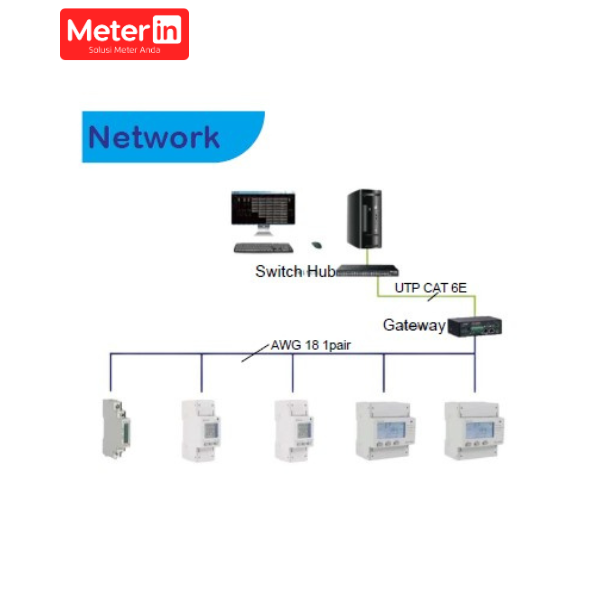

Pengukuran dua arah membuat meteran ini cocok untuk aplikasi pemantauan energi dan daya aktif dan reaktif. Dengan port Modbus RS485, meteran ini mudah untuk berkomunikasi jarak jauh dengan sistem AMR/SCADA lainnya.

Function Description Provide :
Max.80A Direct Connect;
Full parameters meassured (kWh, kVarh, kVar, kVA, P, F, PF, Hz, V, A, etc)
Provide RS485 port – Modbus RTU;
Energy Resettable;

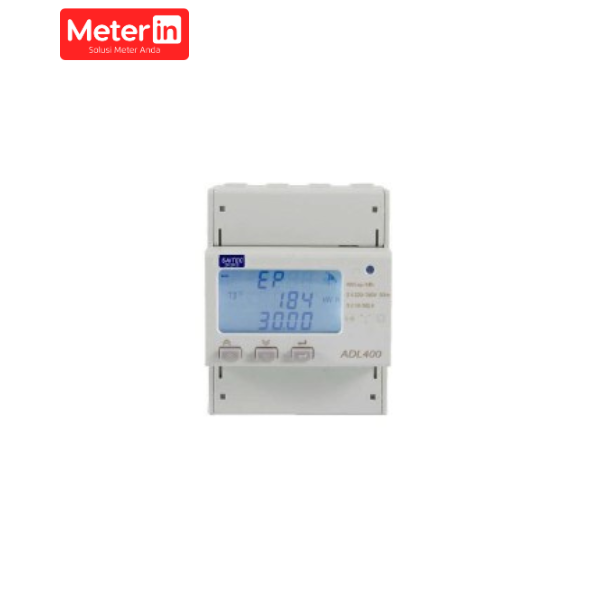

Blue Back light LCD Display;
Din Rail Mounting 35mm;
Better than Class 0.5s accuracy for active energy.

Parameter :
Voltage
Nominal Voltage : 3×100V, 3×380V,3×57.7/100V, 3×220/380V
Consumption :<10VA(Single phase)
Impedance :>2MΩ
Accuracy: ±0.2%

Current
Maximum current: 80A ，5A/CT
Consumption :<1VA
Accuracy: ±0.2%

Frequency
Range :45 ～65Hz
Accuracy : ±0.2%

Energy accuracy
Active energy :Class 0.5s
Reactive energy :Class 2
Clock : Accuracy ≤0.5s/d

Active Pulse
Width :80±20ms
Constant :1000imp/kWh,10000imp/kWh

Communication
Interface: RS485
Protocol Modbus: RTU
