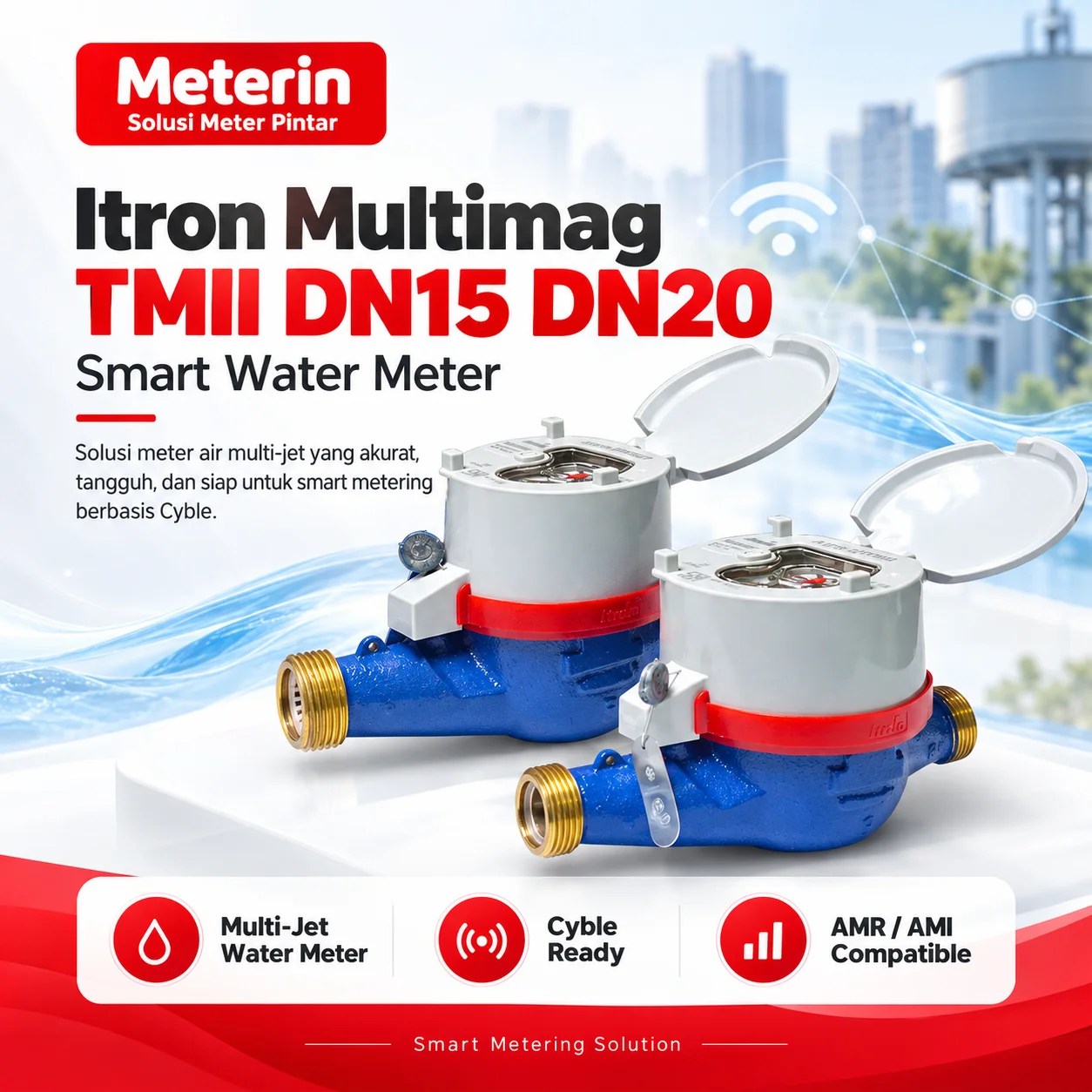

Itron Multimag TMII DN15 & DN20 – Smart Water Meter Cyble Ready
Itron Multimag TMII DN15 & DN20 adalah meter air tipe multi-jet untuk mengukur konsumsi air bersih secara akurat dan andal. Produk ini dirancang untuk rumah, apartemen, dan jaringan utilitas air.
Selain itu, Multimag TMII mendukung teknologi Cyble untuk pembacaan meter jarak jauh. Dengan demikian, meter ini dapat dikembangkan menjadi bagian dari sistem Smart Water Metering AMR/AMI.
1. Deskripsi Produk
Itron Multimag TMII merupakan meter air mekanis tipe multi-jet velocity untuk aplikasi air dingin.
Perangkat memiliki register kering (dry register), bodi paduan tembaga, dan turbin yang dirancang untuk penggunaan jangka panjang. Selain itu, filter internal membantu melindungi turbin dari partikel dalam aliran air.
Multimag TMII juga menggunakan sistem Anti-Fraud 3G untuk membantu mengurangi risiko manipulasi meter.
Melalui modul Cyble tambahan, pengguna dapat membaca data meter secara nirkabel atau berkabel. Oleh karena itu, produk ini cocok untuk modernisasi sistem pembacaan meter air.
2. Fitur Utama
Multi-Jet Measurement: Mengukur konsumsi air menggunakan teknologi turbin multi-jet.
Dry Register IP68: Register tertutup rapat untuk perlindungan terhadap debu dan air.
Anti-Fraud 3G: Membantu mendeteksi dan mencegah manipulasi meter.
Cyble Ready: Mendukung pemasangan modul komunikasi Cyble.
AMR/AMI Compatible: Mendukung pembacaan meter jarak jauh sesuai modul yang digunakan.
Wireless & Wired Options: Mendukung LoRaWAN, Wireless M-Bus, M-Bus, dan pulse melalui modul yang kompatibel.
Durable Turbine Design: Turbin dan poros dirancang untuk kinerja jangka panjang.
Built-in Strainer: Filter internal membantu melindungi komponen pengukur.
Rotatable Register: Pilihan register yang dapat diputar untuk memudahkan pembacaan.
Smart Monitoring Ready: Dapat diintegrasikan dengan platform monitoring dan pengelolaan data meter.
3. Spesifikasi Teknis
A. Spesifikasi umum
| Parameter | Spesifikasi |
|---|---|
| Brand | Itron |
| Model | Multimag TMII |
| Jenis Produk | Multi-Jet Water Meter |
| Diameter Nominal | DN15 / DN20 |
| Ukuran Nominal | ½ inci / ¾ inci |
| Teknologi Pengukuran | Multi-Jet Velocity |
| Jenis Register | Extra-Dry Register |
| Perlindungan Register | IP68 |
| Material Bodi | Copper Alloy |
| Sistem Anti-Fraud | Anti-Fraud 3G |
| Filter | Internal Strainer |
| Rasio Pengukuran | R50 / R100, sesuai varian |
| Kelas Akurasi | Class 2 |
| Kelas Suhu | T50 |
| Posisi Instalasi | Horizontal |
| Tekanan Maksimum | 16 bar |
| Pressure Loss Class | ΔP63 |
| Sensitivity Class | U0 / D0 |
| Suhu Lingkungan | −10°C hingga +70°C |
| Standar | MID, ISO 4064, OIML R49, SNI 2547-2008 (tercantum dalam brosur) |
| Konektivitas | Cyble Module, opsional |
B. Perbandingan DN15 dan DN20
| Parameter | DN15 | DN20 |
|---|---|---|
| Diameter | 15 mm | 20 mm |
| Koneksi Ulir | G ¾” B | G 1” B |
| Panjang Bodi | 165 mm | 190 mm |
| Q3 yang Tersedia | 1,6 / 2,5 m³/jam | 2,5 / 4,0 m³/jam |
| Rasio R | R50 / R100 | R50 / R100 |
| Starting Flow Tipikal | <10 L/jam | 12 L/jam |
| Tekanan Maksimum | 16 bar | 16 bar |
| Berat | 0,90 kg | 1,10 kg |
| Cyble Ready | Ya | Ya |
Data berdasarkan brosur Itron Multimag TMII halaman 3. Nilai Q1, Q2, Q3, dan Q4 bergantung pada kombinasi DN serta rasio R. Berat dapat berubah menurut konfigurasi produk.

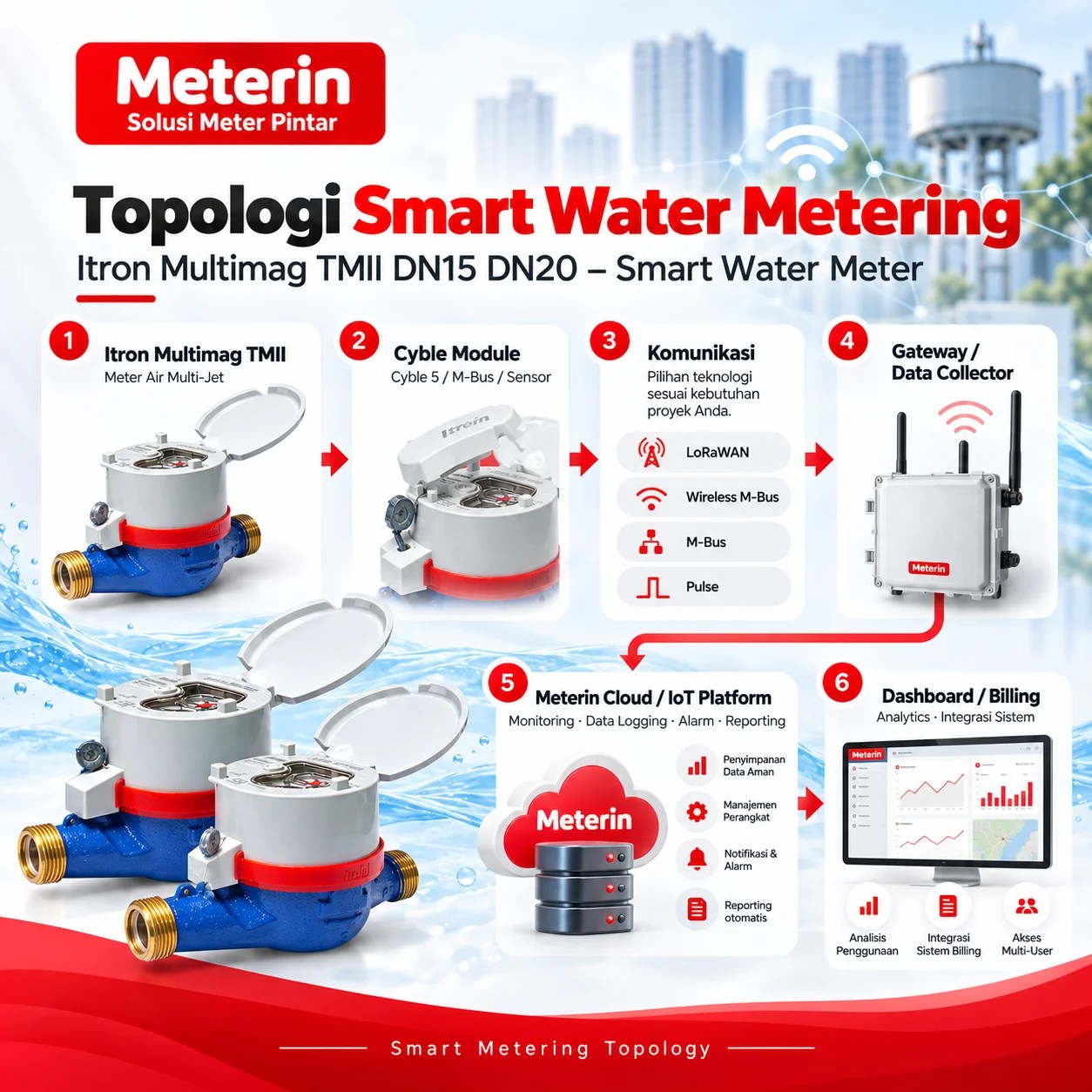

4. Topologi Smart Water Metering Berbasis IoT
Itron Multimag TMII dapat dihubungkan dengan sistem Meterin melalui modul Cyble. Teknologi komunikasi dipilih sesuai kebutuhan proyek.
Itron Multimag TMII DN15 / DN20
Multi-Jet Water Meter · Cyble Ready
Itron Cyble Communication Module
Cyble 5 · Cyble M-Bus · Cyble Sensor
Wireless
LoRaWAN / Wireless M-Bus / RFGateway atau receiver kompatibel
Wired
M-Bus / Pulse OutputM-Bus Master atau Pulse Gateway
Network Server / IoT Gateway
Data Collection · Protocol Conversion · API Integration
Meterin Cloud / IoT Platform
Data Management · Monitoring · Analytics · Alarm
Smart Water Metering Dashboard
Consumption · Data Logging · Reporting · Billing Integration
Topologi merupakan rancangan solusi Meterin, bukan fungsi cloud bawaan meter. Multimag TMII adalah meter mekanis. Komunikasi LoRaWAN, M-Bus, RF, atau pulse membutuhkan modul Cyble yang sesuai. Integrasi Meterin Cloud harus diuji berdasarkan perangkat dan format data.
5. Aplikasi dan Implementasi
Residential Water Metering: Mengukur pemakaian air rumah tangga.
Apartment & Housing: Mendukung pengelolaan meter di apartemen dan perumahan.
PDAM & Water Utility: Membantu pembacaan meter pelanggan.
Commercial Buildings: Mencatat konsumsi air pada gedung komersial.
Smart Water Metering: Mendukung digitalisasi meter menggunakan modul Cyble.
AMR/AMI Implementation: Memudahkan pengumpulan data meter dan integrasi sistem penagihan.
6. Standar Paket Produk
| Item | Keterangan |
|---|---|
| Itron Multimag TMII | 1 unit DN15 atau DN20 |
| Mechanical Dry Register | Terintegrasi |
| Cyble Ready Interface | Mendukung modul Cyble |
| Internal Strainer | Terintegrasi |
| Anti-Fraud 3G | Fitur keamanan meter |
| Cyble Communication Module | Opsional |
| IoT Gateway / Receiver | Opsional |
| Integrasi Meterin Cloud | Opsional |
| Instalasi & Commissioning | Opsional |
Daftar merupakan usulan paket penawaran Meterin. Isi kemasan akhir, pilihan register, modul, dan aksesori perlu dikonfirmasi berdasarkan SKU atau quotation pemasok.
Spesifikasi Teknis
| Berat | 1 kg |
|---|---|
| Dimensi | 10 × 10 × 10 cm |
