Description

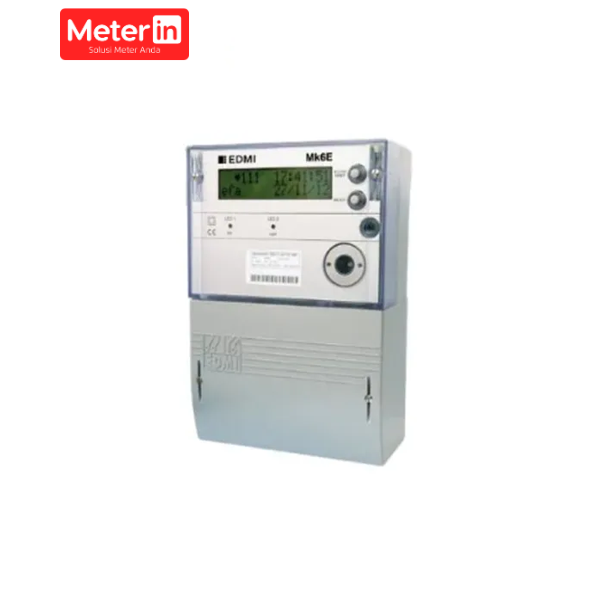

KWH Meter EDMI 3 Phase Mk6E adalah peningkatan yang disempurnakan dari meteran Mk6, dibangun dengan akurasi kelas yang lebih tinggi dari 0,2S, melayani pasar kelas atas. Mk6E adalah pengukur presisi tinggi yang dibuat untuk aplikasi pembangkitan dan transmisi, serta untuk pengukuran pendapatan di fasilitas konsumen kelas atas.
Spesifikasi Teknis :
Ketepatan
• Kelas 0,2S / 0,5S(IEC 62053-22, IEC 62052-11)
Tegangan
• Nominal – 57 hingga 240V (fase ke netral)
• Beban – <10VA / fase @ Vn (3 fase), sesuai IEC 62053-61
• Frekuensi 45-65 Hz
Arus
• Kisaran CT – 1/4A dan 5/20A
• Over-current waktu singkat – 20 kali Imax selama 0,5 detik
• Beban – <0,5VA/fase
Opsi Pasokan Tambahan
• 240V, 110V (tegangan lain tersedia dengan pesanan khusus)
Mode Pengukuran
• kabel 3 fasa 3 (2 elemen)
• kabel 3 fase 4 (3 elemen)
Nilai Energi yang Diukur
• Impor/Ekspor Wh, varh dan VAh
• Wh Mutlak, varh dan VAh
• 4 kuadran Wh, varh dan VAh
• Fase A, B, C atau Total
Nilai Terukur dan Ditampilkan Lainnya
• Daya: W, var, VA
• Tegangan RMS Sejati (3 fasa)
• Arus True RMS (3 fasa)
• Faktor kekuatan
• Frekuensi
• Sudut fasor
Kualitas Fitur Pasokan
• THD
• Tidak seimbang
• Pengukuran Tegangan Dasar, Arus dan Watt
• Harmonik (hingga ke-50)
• Kendur / Membengkak
– 5 resolusi siklus
– Merekam waktu/tanggal/fase/durasi/perjalanan terburuk
– Tingkat pemicu yang dapat diprogram
IO berdenyut
• 2 input + kesamaan
• 2 keluaran + kesamaan
• 6 output + kesamaan
• Output BOSFET 110/240V (IEC 62053-31 kelas A dan B)
• Hingga 16 input atau output melalui kartu IO tambahan opsional
Port Komunikasi
• Lokal – optik ANSI tipe 2 atau FLAGTM (IEC 61107)
• Terpencil – Terisolasi RS485, RS232 atau keduanya
Fitur Komunikasi
• ANSI Tipe 2 Optik
• Ekstensi IEC 61107 / IEC 62056-21 + VDEW 2.0
• RS232 (RTS/CTS dan DTR/DCD)
• RS485 (2 atau 4 kawat multidrop)
• SCADA
• Modem (PSTN/GPRS/GSM/CDMA)
• MV90TM
• MODBUS®
• UDP/IP melalui PPP/GPRS
• DNP3 tingkat 2
• IEC 870-5-102
• Catu daya modem internal opsional
Kisaran Suhu
• Pengoperasian -25 hingga +60°C
• Penyimpanan -25 hingga +80°C
Kisaran kelembaban
• 0 hingga 95% tanpa kondensasi
Menjaga Waktu
• Akurasi: 0,5 detik/hari (pada rentang suhu penuh)
• Waktu pencadangan – 2 tahun tanpa daya
• Jenis cadangan – baterai lithium opsional 700/1200mAh, 3,6V dan SuperCap (tunggal/ganda)
• Umur simpan baterai lebih dari 20 tahun
• Listrik disinkronkan atau menjaga waktu kristal internal. Listrik yang disinkronkan beralih ke kristal internal jika semua tegangan fasa hilang
Waktu Penggunaan
• 8 tarif ditambah tarif terpadu
• Hingga 12 register impor dan ekspor terpisah
• Hingga 200 hari khusus yang dapat diprogram
• Harian, Mingguan, Bulanan, Tahunan, Spesial
• 13 atau lebih periode sebelumnya
• Memblokir atau Memutar Permintaan Maksimum
• Waktu Permintaan Maksimum
Muat Survei / Profil
• Sesuai NEM
• Lebih dari 900 kilobyte ruang penyimpanan data flash.
~ Kapasitas saluran 3100 hari dengan interval 30 menit
~ Kapasitas 1875 hari pada 30 menit interval / 2 saluran
~ Kapasitas 520 hari dengan interval 15 menit / 3 saluran
• Hingga 50 saluran
• Interval diprogram dari 1 detik sampai 1 bulan
• Berbagai survei independen
• Energi, pembacaan seketika, input berdenyut, pembacaan rata-rata/menit/maks
Layar LCD
• 16 karakter dengan tampilan alfanumerik 2 baris
• Unit yang dapat diprogram, pengganda, dan angka nol di depan
• Hingga 64 tampilan layar yang dapat ditentukan pengguna
• Menampilkan parameter meter yang tersedia
• Opsional 20 karakter dengan tampilan alfanumerik 4 baris
Ekstensi untuk Aplikasi Pelanggan: standar atau untuk memesan Mk6E GENIUS plus®meter melanjutkan konsep sukses meteran “Ekstensi” yang diperkenalkan di Mk6 Genius® asli Menggunakan “EziScript”, manipulasi register yang kompleks dapat dilakukan sehingga memungkinkan fungsi meteran yang canggih. Ekstensi Baru terus dikembangkan, hubungi kami untuk mengetahui pembaruan terkini.
Beberapa contoh Ekstensi yang tersedia saat ini adalah:
• Kirim SMS pada persentase permintaan maksimum, atau alarm kegagalan peralatan
• Kontrol permintaan beban maksimum melalui output berdenyut
• Waktu Penggunaan sejarah dll
Perangkat lunak
• Perangkat lunak EziView Windows® (opsional), dapat digunakan untuk memprogram dan membaca meteran
• EziView juga memungkinkan konfigurasi offline program tarif dan semua parameter meteran, untuk diunggah nanti
Ukuran
• 262 mm (P) 175 mm (P) 93 mm (P)
