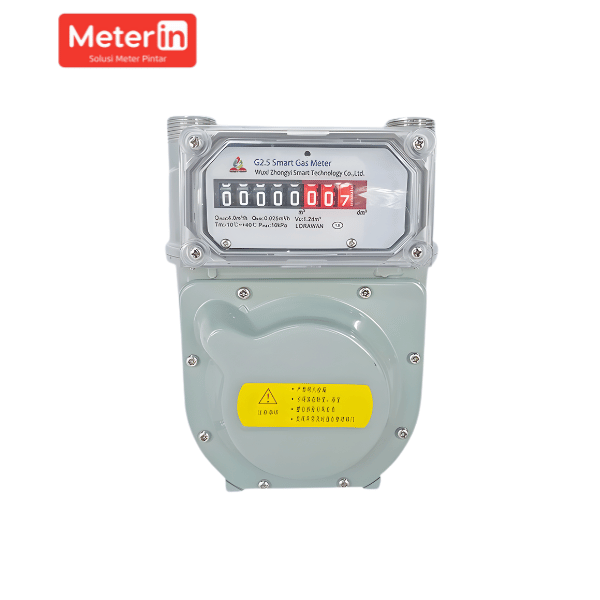

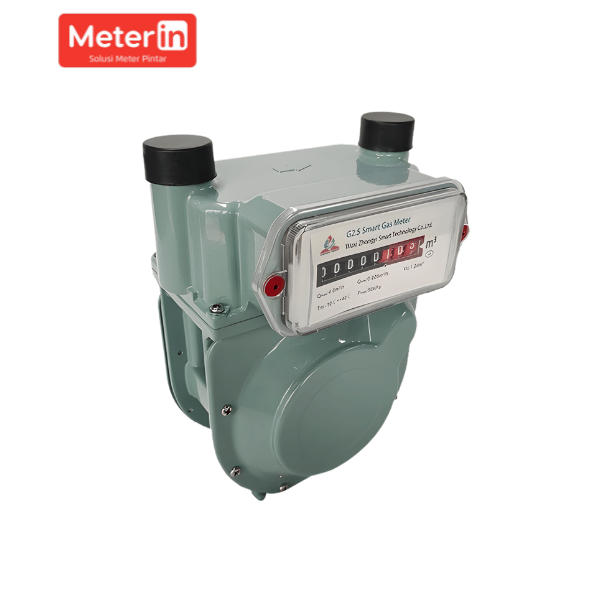

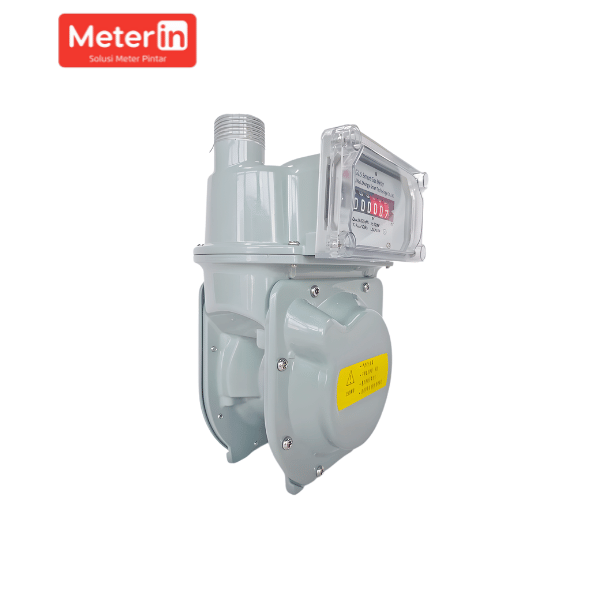

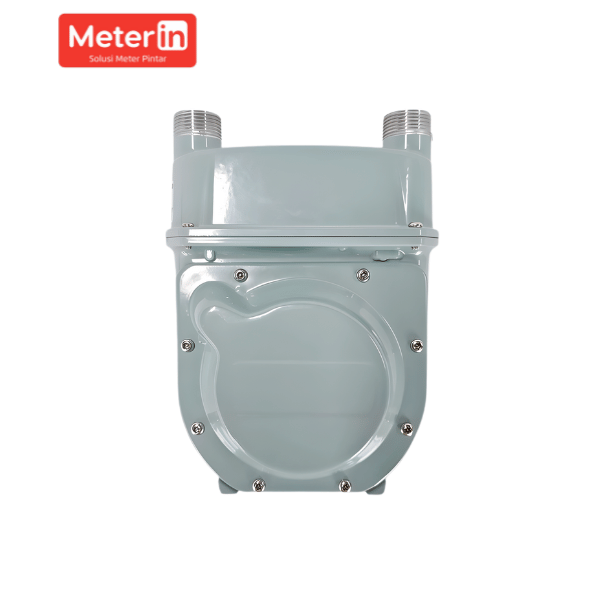

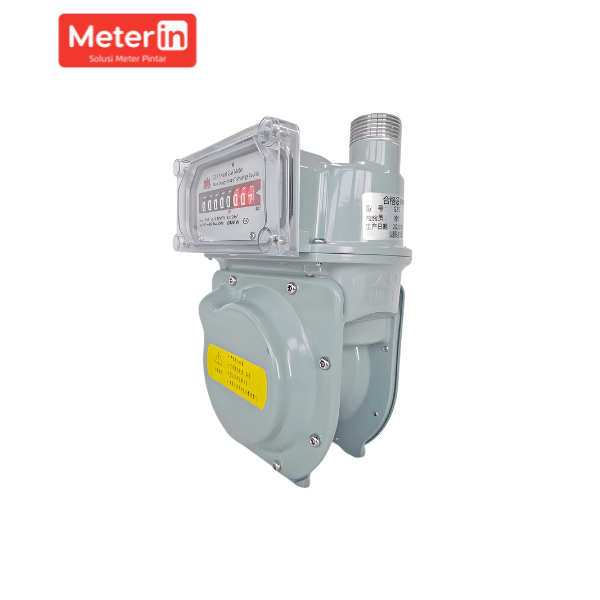

Mechanical Aluminum Shell Gas Meter
Mechanical Aluminum Shell Gas Meter adalah meter gas mekanik tipe diaphragm dengan body aluminum shell yang dirancang untuk kebutuhan pengukuran gas rumah tangga, bangunan, apartemen, ruko, dan aplikasi komersial ringan. Produk ini tersedia dalam varian G1.6, G2.5, dan G4, sehingga cocok untuk kebutuhan pencatatan konsumsi gas dengan kapasitas kecil hingga menengah.
Dengan tekanan kerja maksimal hingga 200 kPa, akurasi Level 1.5, desain explosion-proof, pilihan left intake / right intake, serta ukuran ulir yang dapat disesuaikan, Mechanical Aluminum Shell Gas Meter ZYGMG-V-2 menjadi solusi meter gas mekanik yang aman, stabil, dan mudah dipasang untuk berbagai instalasi gas modern.
1. Deskripsi Produk
Mechanical Aluminum Shell Gas Meter ZYGMG-V-2 merupakan meter gas mekanik berbasis diaphragm yang digunakan untuk mengukur volume gas secara akurat dan stabil. Produk ini diproduksi mengacu pada standar GB/T6968-2019, sehingga dirancang untuk memenuhi kebutuhan pengukuran gas dengan performa yang andal.
Produk ini menggunakan aluminum shell yang ringan, kuat, dan memiliki tampilan rapi. Desainnya cocok untuk instalasi pada rumah tangga, bangunan, apartemen, restoran, ruko, hingga area komersial ringan yang membutuhkan pencatatan konsumsi gas secara mekanik.
ZYGMG-V-2 dilengkapi dengan counter mekanik satu arah yang dipadukan dengan struktur gerakan independen dan perangkat non-return. Sistem ini membantu mencegah pembacaan meter berkurang ketika gas mengalir dari arah sebaliknya. Dengan sistem tersebut, pencatatan konsumsi gas menjadi lebih stabil, aman, dan terpercaya.
2. Fitur Utama Product dan Solusi
- Varian G1.6, G2.5, dan G4
Tersedia dalam beberapa pilihan kapasitas untuk kebutuhan instalasi gas rumah tangga, bangunan, dan komersial ringan. - Aluminum Shell Ringan dan Kuat
Menggunakan body aluminum shell yang lebih ringan, rapi, dan tetap kuat untuk penggunaan jangka panjang. - Max Working Pressure 200 kPa
Mendukung tekanan kerja maksimal hingga 200 kPa, sehingga lebih fleksibel untuk berbagai kebutuhan instalasi gas. - Customizable Thread Size
Ukuran thread dapat disesuaikan dengan kebutuhan sambungan pipa gas di lapangan. - Left Intake / Right Intake
Mendukung pilihan arah inlet kiri atau kanan untuk memudahkan pemasangan sesuai layout pipa. - Explosion-proof Design
Dirancang dengan konsep keamanan untuk penggunaan pada sistem distribusi gas. - Counter Mekanik One-way
Counter mekanik satu arah membantu mencegah angka meter berkurang ketika terjadi aliran gas dari arah sebaliknya. - High Sensitivity dan High Sealing
Memberikan respons pengukuran yang sensitif dan sealing yang baik untuk mengurangi risiko kebocoran. - Akurasi Level 1.5
Mendukung pengukuran gas yang stabil dengan kelas akurasi Level 1.5. - Simple Installation dan Long Service Life
Desain ringkas dan komponen internal yang diproses dengan baik mendukung pemasangan mudah dan umur pakai panjang.
3. Technical Spesifikasi
Spesifikasi Umum
| Parameter | Keterangan |
|---|---|
| Nama Produk | Mechanical Aluminum Shell Gas Meter |
| Model | ZYGMG-V-2 |
| Tipe Meter | Mechanical Diaphragm Gas Meter |
| Varian | G1.6, G2.5, G4 |
| Material Shell | Aluminum Shell |
| Standar Produksi | GB/T6968-2019 |
| Max Working Pressure | ≤200 kPa |
| Arah Intake | Left Intake / Right Intake |
| Thread Size | Customizable Thread Size |
| Proteksi | Explosion-proof |
| Sistem Counter | Mechanical One-way Counter |
| Accuracy Class | Level 1.5 |
| Fungsi Utama | Accurate measurement, high sensitivity, high sealing, simple installation, long service life |
Parameter Teknis
| Parameter | Unit | G1.6 | G2.5 | G4 |
|---|---|---|---|---|
| Nominal Flow | m³/h | 1.6 | 2.5 | 4 |
| Maximum Flow | m³/h | 2.5 | 4 | 6 |
| Minimum Flow | m³/h | 0.016 | 0.025 | 0.04 |
| Max Allowable Error | % | ±1.5 / ±3 | ±1.5 / ±3 | ±1.5 / ±3 |
| Max Working Pressure | kPa | ≤200 | ≤200 | ≤200 |
| Pressure Loss | Pa | ≤200 | ≤200 | ≤200 |
| Tightness | kPa | 75 kPa hold pressure for 3 minutes without leakage | 75 kPa hold pressure for 3 minutes without leakage | 75 kPa hold pressure for 3 minutes without leakage |
| Convolution Volume | dm³ | 1.2 | 1.2 | 1.2 |
| Maximum Reading | m³ | 99999.9998 | 99999.9998 | 99999.9998 |
| Minimum Reading | m³ | 0.0002 | 0.0002 | 0.0002 |
| Accuracy Class | / | Level 1.5 | Level 1.5 | Level 1.5 |
| Gauge Connector Thread | mm | M30*2 | M30*2 | M30*2 |
Dimensi Produk
| Diameter | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| G1.6 | 130 mm | 125 mm | 66.5 mm | 230 mm | 168 mm | M30*2 |
| G2.5 | 130 mm | 125 mm | 66.5 mm | 230 mm | 168 mm | M30*2 |
| G4 | 130 mm | 125 mm | 66.5 mm | 230 mm | 168 mm | M30*2 |
4. Manfaat dan Aplikasi
- Pengukuran Gas Stabil dan Akurat
Dengan akurasi Level 1.5, produk ini membantu mencatat konsumsi gas secara konsisten. - Lebih Ringan dengan Aluminum Shell
Body aluminum membuat meter lebih ringan dan mudah ditangani saat proses instalasi. - Aman untuk Instalasi Gas
Desain explosion-proof dan sistem sealing yang baik membantu meningkatkan keamanan penggunaan. - Mencegah Counter Berkurang karena Aliran Balik
Counter mekanik one-way membantu menjaga data pembacaan tetap valid ketika ada aliran gas dari arah sebaliknya. - Fleksibel untuk Berbagai Layout Pipa
Pilihan left intake / right intake membuat pemasangan lebih mudah disesuaikan dengan kondisi lapangan. - Cocok untuk Kebutuhan Gas Rumah Tangga dan Bangunan
Varian G1.6, G2.5, dan G4 sesuai untuk penggunaan skala kecil hingga menengah. - Mendukung Billing dan Pencatatan Konsumsi Gas
Data pembacaan mekanik dapat digunakan untuk kebutuhan pencatatan pemakaian, billing, dan audit konsumsi gas. - Perawatan Lebih Praktis
Struktur mekanik yang sederhana dan kuat membantu mengurangi kebutuhan perawatan kompleks.
Aplikasi Produk
- Rumah tangga
- Apartemen dan rumah susun
- Ruko dan area komersial ringan
- Restoran dan dapur komersial
- Gedung kecil hingga menengah
- Instalasi gas bangunan
- Sistem distribusi gas LPG atau gas kota
- Monitoring konsumsi gas pelanggan
- Sistem billing gas manual
- Proyek metering gas skala kecil hingga menengah
5. Standart Paket
- Unit Mechanical Aluminum Shell Gas Meter ZYGMG-V-2 sesuai pilihan varian G1.6, G2.5, atau G4
- Counter mekanik terintegrasi
- Koneksi ulir sesuai konfigurasi produk
- Pilihan konfigurasi left intake atau right intake
- Dokumen teknis produk
- Panduan instalasi dan penggunaan
- Packaging standar pabrik
- Optional: aksesoris instalasi, konektor tambahan, atau integrasi sistem sesuai kebutuhan proyek
