Description

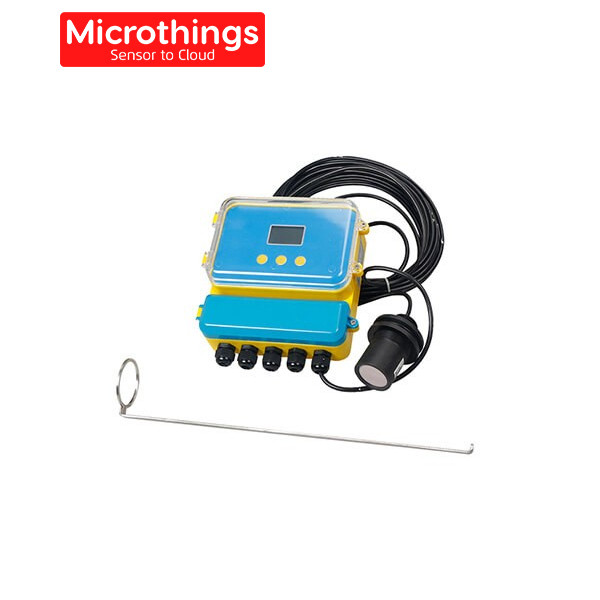

Open Channel Flow Meter UFL9000 adalah alat ukur aliran yang dirancang untuk mengukur debit air di saluran terbuka dengan akurasi tinggi. Prinsip kerjanya adalah dengan mengukur tinggi permukaan air (head) saat melewati bendung atau flume, kemudian menghitung laju aliran berdasarkan profil hidrolik. Alat ini ideal digunakan untuk pengolahan air limbah, saluran irigasi, pembuangan limbah industri, dan pengawasan debit air kota. Dengan teknologi ultrasonik non-kontak, pengukuran dapat dilakukan secara aman, akurat, dan minim perawatan.

Fitur:

• Desain Split Type, memisahkan sensor dan unit tampilan untuk fleksibilitas pemasangan.
• Akurasi tinggi hingga ±0.25% F.S. dengan resolusi 3mm.
• Layar LCD backlit menampilkan aliran instan, total kumulatif, level cairan, suhu, dan status alarm.
• Mendukung output analog 4–20mA serta relay hingga 4 channel yang dapat diprogram.
• Komunikasi data dengan RS485/RS232 dan protokol MODBUS (opsional).
• Perlindungan tinggi: IP65 untuk unit tampilan, IP68 untuk transduser.
• Pemasangan fleksibel: flensa, ulir, stent, atau kotak pelindung.

Keunggulan Produk:

• Instalasi mudah dan cepat dibangun.
• Head loss rendah dengan desain Parshall flume.
• Akurasi stabil di berbagai kondisi aliran.
• Perawatan minimal karena sensor tidak bersentuhan langsung dengan air.
• Cocok untuk berbagai kondisi lingkungan, termasuk air limbah dan saluran terbuka.

Spesifikasi Teknis:

• Fungsi: Split Type
• Rentang Pengukuran: 0.1L/s – 999999.99m³/h
• Total Aliran: 4.29×10⁹ m³
• Akurasi: 0.25%–0.5% F.S.
• Resolusi: 3mm / 0.1% F.S.
• Ketepatan Pengukuran: 1%–5% (tergantung jenis bendung)
• Output Analog: 4–20mA (750Ω)
• Output Relai: 4 channel, AC 250V / 8A atau DC 30V / 5A
• Catu Daya: 220V AC ±15%, 50Hz; atau 24VDC/12VDC opsional
• Komunikasi: RS485/RS232, MODBUS
• Kelas Perlindungan: IP65 (unit utama), IP68 (transduser)
• Panjang Kabel Transduser: hingga 100m
• Suhu Operasi:
• Unit Tampilan: -20℃ ~ +60℃
• Transduser: -20℃ ~ +80℃
