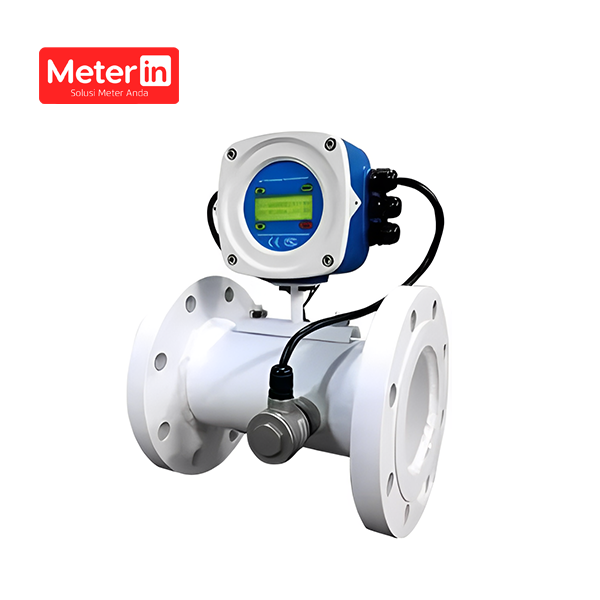

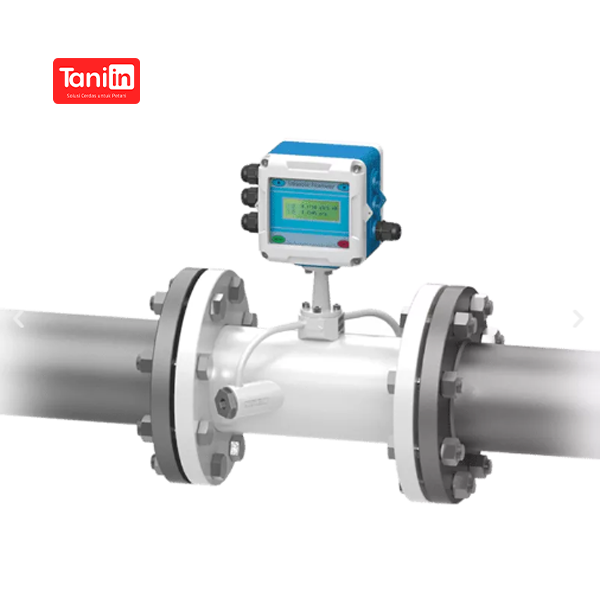

Flow meter ultrasonik CAM-3000F dirancang untuk mengukur kecepatan aliran cairan dalam saluran tertutup. Transduser yang digunakan adalah jenis clamp-on tanpa kontak, yang memberikan manfaat operasi bebas kotoran dan instalasi yang mudah.

Flow meter transit-time CAM-3000F menggunakan dua transduser yang berfungsi sebagai pemancar dan penerima ultrasonik. Transduser dipasang di luar pipa tertutup pada jarak tertentu satu sama lain. Transduser dapat dipasang dengan metode V, di mana suara melintasi pipa dua kali, atau metode W, di mana suara melintasi pipa empat kali, atau metode Z, di mana transduser dipasang di sisi berlawanan pipa dan suara melintasi pipa sekali. Pemilihan metode pemasangan bergantung pada karakteristik pipa dan cairan. Flow meter ini beroperasi dengan mengirimkan dan menerima secara bergantian gelombang suara yang dimodulasi frekuensinya antara kedua transduser dan mengukur waktu transit yang diperlukan suara untuk bergerak antara kedua transduser.

Fitur Utama:

• Akurasi tinggi: Linieritas: 0,5%, repeatabilitas: 0,2%, akurasi hingga ±1%.
• Berbagai jenis transduser untuk dipilih, ukuran pipa yang dapat diukur mulai dari DN15mm hingga DN6000mm.
• Mudah dioperasikan. Waktu kerja: 10 jam (penuh terisi).
• Fungsi pencatatan yang kuat, merekam data totalizer selama 64 hari/64 bulan/5 tahun terakhir.
• Tampilan: LCD dengan lampu latar, menampilkan aliran/energi akumulasi, aliran/energi instan, kecepatan, waktu, dll.

Ruang Lingkup Aplikasi: Flow meter ultrasonik clamp-on dapat digunakan dalam aplikasi industri di mana flow meter ultrasonik biasa dapat digunakan. Namun, mereka sangat cocok untuk material berikut:

• Industri air dan limbah
• Limbah dengan kandungan partikel kecil
• Kertas dan selulosa
• Minyak (minyak mentah, minyak pelumas, minyak diesel, minyak bakar, dll.)
• Bahan kimia (alkohol, asam, dll.)
• Efluen pabrik
• Minuman, makanan cair
• Cairan ultra-murni
• Pelarut dan cairan lainnya

Spesifikasi Teknis:

1. Akurasi: Lebih baik dari ±1%
2. Repeatabilitas: Lebih baik dari 0,2%
3. Periode Pengukuran: 500ms
4. Kekeruhan Cairan: Kurang dari 10000ppm, dengan sedikit gelembung
5. Arah Aliran: Pengukuran bi-directional, pengukuran aliran/energi bersih
6. Rentang Suhu: Standar: -30˚C – 90˚C, Suhu Tinggi: -30˚C – 160˚C
7. Sumber Daya: DC24V
8. Diameter Pengukuran: dari DN15mm hingga DN6000mm
9. Output Sinyal: Output 4-20mA, impedansi 0-1K, akurasi 0,1%, output pulsa OTC, lebar pulsa 6-1000ms, default 200ms
10. Input Sinyal: 3 saluran input 4-20mA, akurasi 0,1%, dapat mengumpulkan sinyal suhu, tekanan, tingkat cairan, dan lainnya. Dapat menghubungkan dua tahanan platinum PT100 tiga kawat untuk mencapai pengukuran thermal.
11. Material Sensor: Baja Karbon; Stainless Steel; SS304; 316L
12. Kelas Perlindungan Sensor: IP68
13. Jenis Koneksi: Koneksi flens; Koneksi benang
