Description

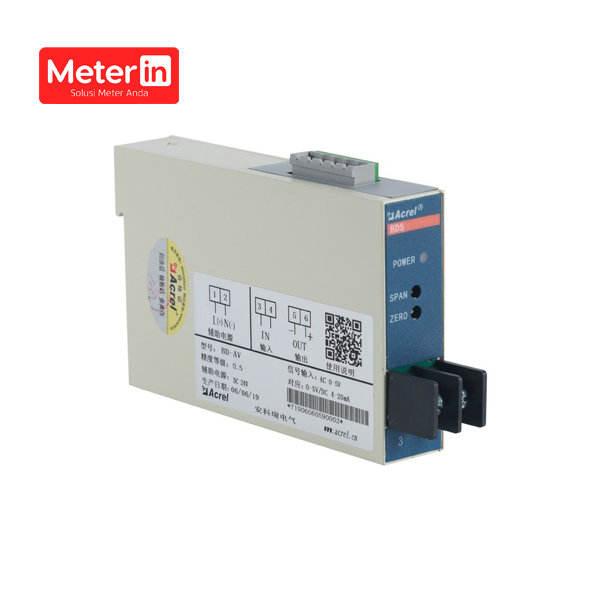

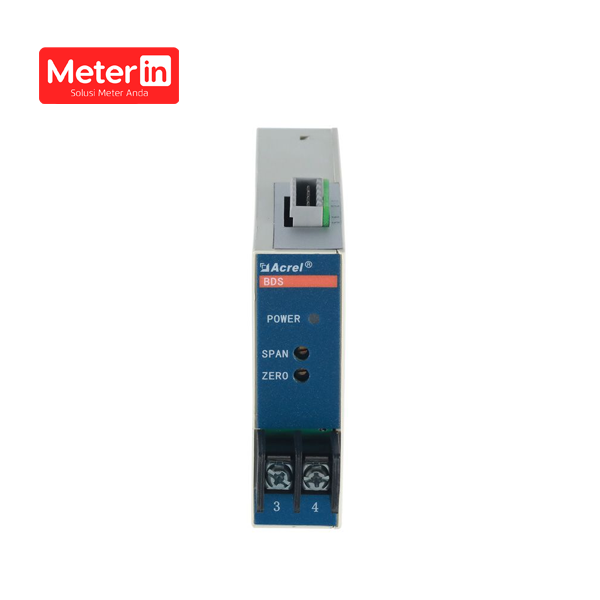

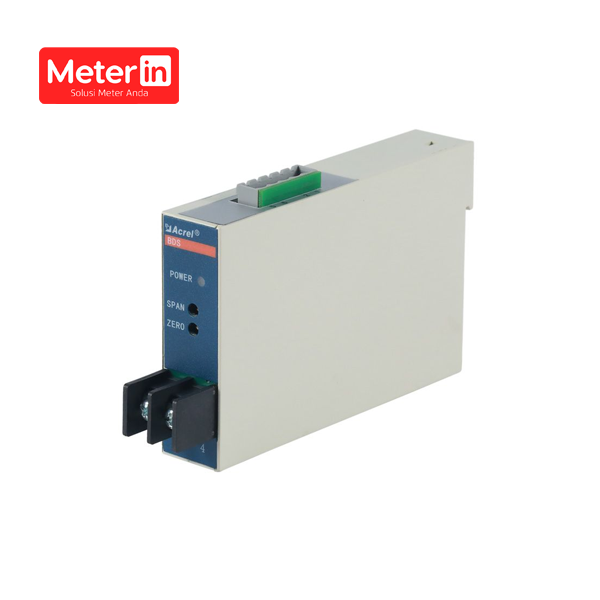

Acrel BD-AI adalah single-phase current transducer yang dirancang untuk mengubah arus AC atau DC menjadi sinyal analog standar seperti 4–20mA, 0–20mA, 0–5V, atau 0–10V. Dengan tingkat akurasi tinggi hingga 0.2%, perangkat ini memastikan pengukuran arus yang presisi untuk aplikasi monitoring dan kontrol di sistem tenaga listrik, industri, dan otomasi. Transduser ini mendukung input arus 1A hingga 5A, serta tegangan hingga 500V, dengan konsumsi daya sangat rendah dan isolasi tinggi antar input-output. Dilengkapi perlindungan terhadap gangguan elektromagnetik serta ketahanan lingkungan ekstrem (-10°C hingga +55°C), BD-AI cocok digunakan di berbagai sistem energi modern dan lingkungan industri berat.
Fitur Utama:
- Akurasi tinggi kelas 0.2 atau 0.5, ideal untuk sistem pengukuran presisi.
- Input arus dan tegangan fleksibel: AC/DC 1A, 5A; 100V, 300V, atau 500V.
- Output analog serbaguna: 4–20mA, 0–20mA, 0–5V, 0–10V.
- Resistansi beban tinggi (hingga 1000Ω untuk output tegangan).
- Isolasi galvanik antar input, output, dan power supply hingga 2kV (1 menit, 50Hz).
- Daya rendah hanya ≤3VA untuk input dan ≤4VA untuk output.
- Rentang frekuensi luas: 50Hz ±5% atau 60Hz ±5%.
- Waktu respons cepat, hanya ≤400ms.
- Kompak & mudah dipasang pada rel TS35 atau panel dengan baut.
- Tahan lingkungan ekstrem: suhu kerja -10°C hingga +55°C, kelembapan hingga 90%RH tanpa kondensasi.
- Cocok untuk sistem tenaga listrik, otomasi industri, HVAC, dan smart monitoring system.
Spesifikasi Teknis:
| Kategori | Parameter | Nilai / Keterangan |
|---|---|---|
| Akurasi | Kelas Akurasi | 0.5 / 0.2 |
| Input | Nilai Nominal Arus | AC/DC 1A, 5A |
| Nilai Nominal Tegangan | AC/DC 100V, 300V, 500V | |
| Overload | 1,2× terus-menerus; 10× sesaat selama 5 detik | |
| Konsumsi Daya | ≤0.3VA (arus 1A), ≤0.6VA (arus 5A), ≤1VA (tegangan 500V) | |
| Frekuensi Kerja | 50Hz ±5% / 60Hz ±5% | |
| Output | Jenis Output | DC 4–20mA / 0–20mA / 0–5V / 0–10V |
| Resistansi Beban | ≤600Ω (arus) / ≥1000Ω (tegangan) | |
| Kandungan Ripple | <0.5% nilai puncak | |
| Waktu Respons | ≤400ms | |
| Power Supply | Tegangan Catu Daya | AC85–265V / DC100–350V |
| Konsumsi Daya | ≤3VA (AC/DC) | |
| Perlindungan & Isolasi | Isolasi Galvanik | ≥100MΩ @ 500VDC |
| Tegangan Uji Isolasi | 2kV/1 menit, 50Hz (antara input/output/power) | |
| Lingkungan Operasi | Koefisien Suhu | ≤200ppm/°C |
| Suhu Operasi | -10°C ~ +55°C | |
| Suhu Penyimpanan | -25°C ~ +70°C | |
| Kelembapan Relatif | ≤90%RH (tanpa kondensasi atau gas korosif) | |
| Ketinggian Maksimal | ≤2000m | |
| Fisik & Pemasangan | Mode Instalasi | Rel TS35 atau dipasang pada panel dengan baut |
