Description

Smart Valve Controller adalah perangkat yang menyediakan kontrol katup jarak jauh untuk air dan gas. Perangkat ini menggunakan teknologi nirkabel NB-IoT/LoRaWAN untuk mencapai cakupan ruang yang sangat baik, pemasangannya mudah. Smart Valve Controller dapat digunakan dalam dua skenario: katup independen dan katup penghubung. Biasanya dipasang di pipa air atau gas untuk mengontrol gas atau cairan di dalam pipa. Dalam hal komunikasi, perangkat ini mengadopsi teknologi nirkabel NB IoT dan LoRaWAN dan bekerja dalam mode Kelas B dan Kelas C. Saat menerima perintah kontrol, perangkat ini akan melakukan tindakan pengalihan katup. Saat katup tidak normal, perangkat ini akan melaporkan ke server untuk memberitahukan kesalahan. Kesalahan umumnya adalah: katup setengah, katup tidak merespons. Layar menunjukkan keseluruhan catu daya katup, kode status kerja, status katup, dll.

Specification and Features
Specification :

Diameter  :	DN15/20/25
Environmental type  :	B
Installation way  :	Horizontal or vertical
Connection way  :	threaded connection
Working pressure  :	<=2.6MPa
Material :	Brass
Electromagnetic environment :	E1
Type of valve  :	Ball valve
Environmental Temperature :	0.1~90 ℃

Dimension  :

Size :
Weight :
Length of wire  :	1-2 m

Operating condition

Temperature :	-20~70℃
IP Protection :	IP65
Power supply :	USB external power
	3.6V ½ AA Lithium battery, 8000mAh
Consumption :	10-15UA
Battery life* :	Typical useful life 3 years

Note: * Typical use: Open and close the valve 5 times a day, then keep it in heartbeat state in other time.

RF performance :

Frequency band :	470MHz~930MHz
Support global :	LoRaWAN frequency plan
Transmitting power :	Max 19dBm
Limited receiving sensitivity :	-140dBm
Antenna gain Peak :	-2dBi@868/915MHz, -4dBi @470MHz

Use interface :

LEDs :	Red and green indicator RED: Flashes in communication GREEN: Lights up when the magnet is close
Sensor :	Full limit Hall sensor, trigger screen, wake-up device, manually switch valve
USB external power supply :	Standard USB

Mode kerja
1. Mode pelaporan berkala:  Mode ini dapat melaporkan status katup dalam periode sesuai dengan yang telah ditetapkan sebelumnya.
2. Mode alarm katup:  Mode ini dapat melakukan deteksi katup dan melaporkan alarm sesuai dengan waktu habis yang telah ditetapkan sebelumnya dan apakah katup sudah terpasang.

Fitur lainnya
Level baterai perangkat
Indikasi status perangkat

Pemasangan
1. Pipa atau mur sambungan harus sesuai dengan kaliber katup yang sesuai.
2. Ikat pita antibocor pada titik sambungan untuk memastikan tidak ada kebocoran setelah pemasangan.
3. Catu daya eksternal USB harus diperbaiki dan diarahkan.
4. Saat memasang, jaga agar layar katup menghadap ke atas atau ke garis pandang yang terlihat untuk memastikan bahwa layar terlihat jelas.
5. Lingkungan pemasangan harus memastikan sinyal yang baik, kedap air, dan kondisi lain untuk penggunaan di tempat kejadian.

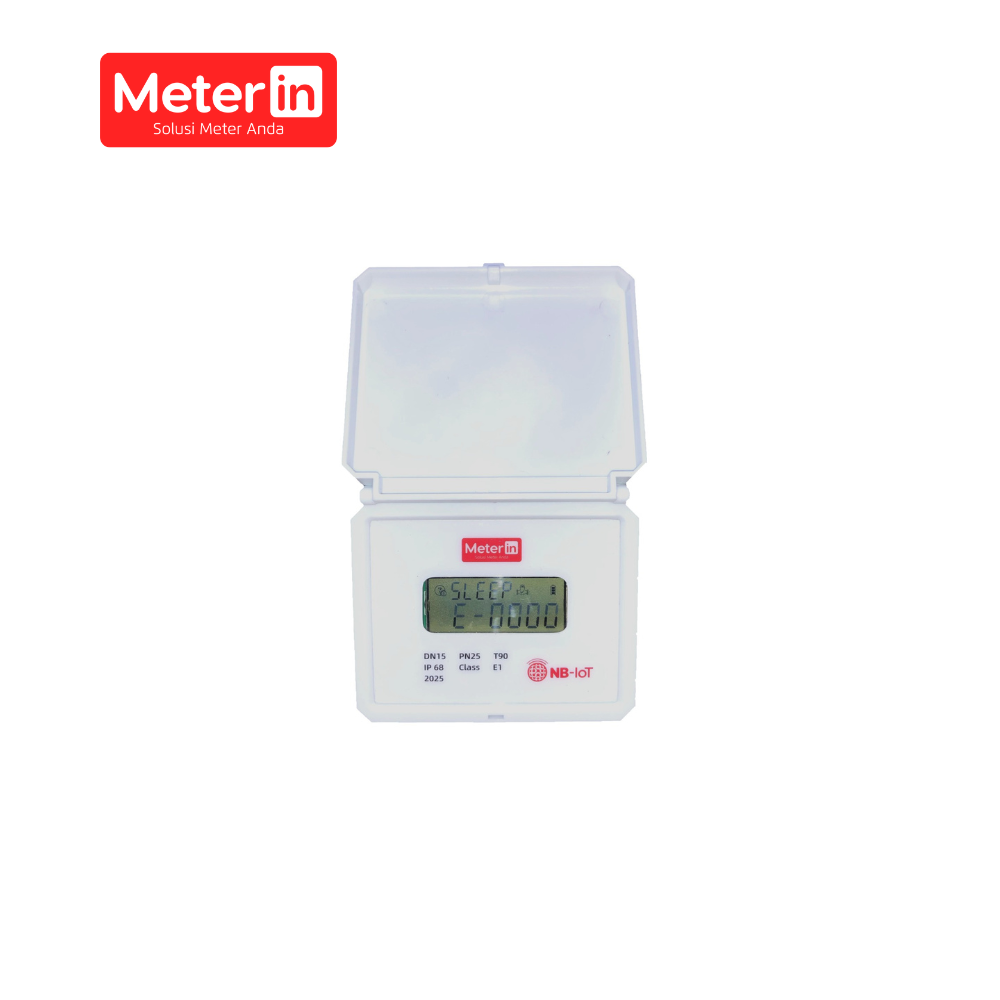

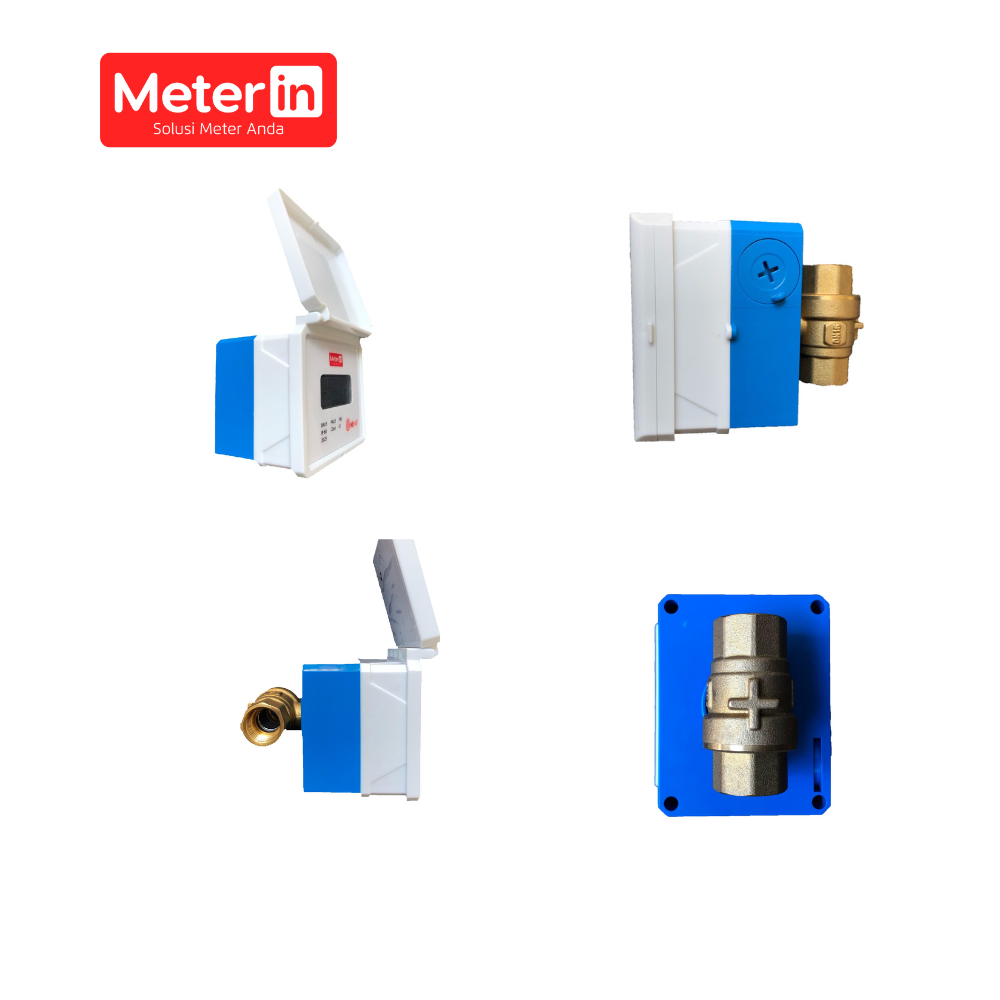

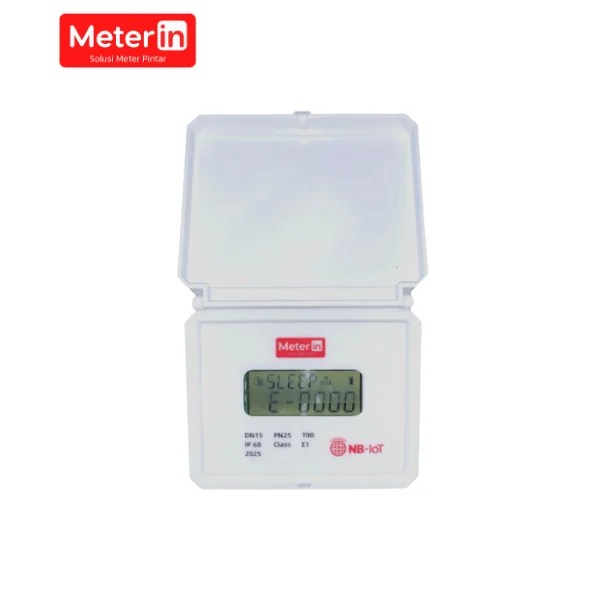

Penampilan Produk :

Tampak Samping
	Tampak Atas dan Bawah
Penampilan struktur produk Atas
	Penampilan struktur produk Samping

Persyaratan pemasangan :

1. Meteran dengan komunikasi nirkabel tidak boleh ditempatkan di lingkungan tertutup, yang akan memengaruhi kualitas sinyal;
2. Lokasi pemasangan harus mencegah paparan sinar matahari dan pembekuan, menghindari polusi dan banjir, mudah dibongkar dan dibaca, dan tindakan antibeku harus dilakukan di musim dingin.
   3.  Perhatikan perlindungan selang dan konduktor selama konstruksi. Dilarang keras menarik selang untuk membawa meteran air, untuk mencegah selang jatuh atau selubung konduktor putus.
3. Perkakas pada pipa yang baru dipasang harus dilepas terlebih dahulu untuk mencegah meteran air tersumbat. Saat memasang meteran air, perhatikan panjang sambungan meteran air. Jika jarak antara pipa di kedua ujungnya melebihi panjang sambungan meteran air, terlalu pendek, atau tidak pada sumbu yang sama, jarak antara pipa harus diperbaiki, jika tidak, sambungan pipa meteran air akan rusak atau tidak dapat dipasang.
4. Untuk meteran air yang digunakan dalam waktu lama, kesalahan berubah karena penyumbatan perkakas dan karat pada pipa. Pengguna tidak boleh merusak segel timah sendiri, tetapi dapat pergi ke stasiun verifikasi meteran air untuk perawatan.
5. Spesifikasi dipilih sesuai dengan aliran pipa. Sebaiknya aliran yang sering digunakan mendekati atau kurang dari aliran yang umum digunakan, dan diameter meteran air tidak dapat ditentukan oleh diameter pipa.
6. Jika air tidak digunakan, jika meteran bergerak sedikit, itu karena tekanan air yang tidak stabil di dalam pipa atau alasan lainnya.
7. Meteran air perlu keluar dari mode tidur sebelum digunakan, karena fungsi komunikasi dimatikan dalam mode tidur.
8. Pemasang bertanggung jawab atas kerusakan pada meteran air atau aksesorinya karena kegagalan untuk secara ketat mengikuti tindakan pencegahan pemasangan untuk pemasangan dan penggunaan.
