Description

Deskripsi Produk

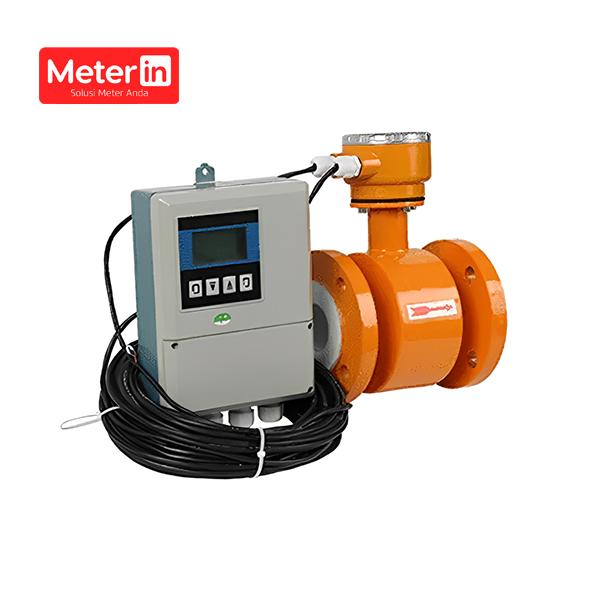

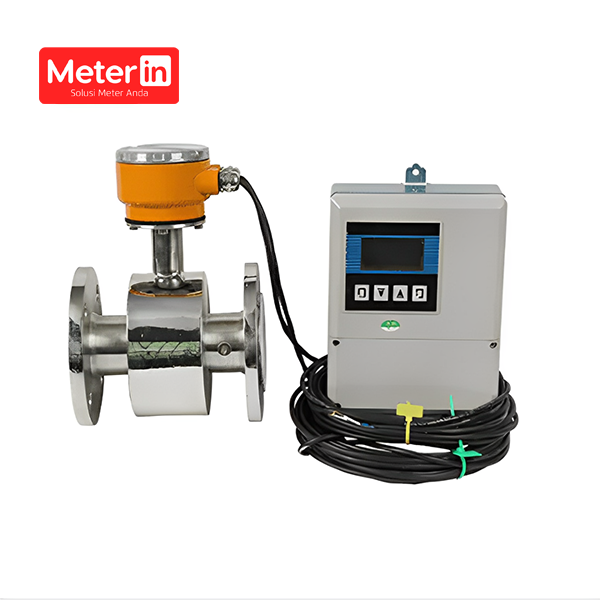

Flowmeter elektromagnetik terpisah didasarkan pada hukum induksi elektromagnetik Faraday. Tabung pengukur terbuat dari paduan non-magnetik yang dilapisi dengan bahan isolasi. Dua elektroda yang dipasang sepanjang arah diameter melewati dinding tabung pengukur. Kepala elektroda dan permukaan lapisan hampir rata. Koil eksitasi terdiri dari eksitasi pulsa gelombang persegi dua arah, pada sumbu yang tegak lurus dengan arah tabung pengukur dan menghasilkan kepadatan fluks magnet medan magnet B. Saat fluida dengan konduktivitas tertentu melewati tabung pengukur, medan magnet memotong EMF induksi E. Gaya gerak listrik E berbanding lurus dengan kepadatan fluks magnet B, diameter tabung pengukur D, dan kecepatan rata-rata v. Potensial listrik E (sinyal aliran) terdeteksi oleh elektroda dan melalui kabel dikirim ke konverter. Konverter akan memperkuat dan memproses sinyal aliran, dapat menampilkan aliran fluida, serta menghasilkan sinyal pulsa dan arus analog untuk pengaturan aliran kontrol.

Fitur Utama:
– Pengukuran tidak dipengaruhi oleh densitas, viskositas, suhu, tekanan, dan konduktivitas fluida.
– Tidak ada halangan di dalam tabung pengukur, tanpa kehilangan tekanan, serta persyaratan rendah untuk bagian pipa lurus.
– Konverter jenis backlight LCD mudah ditampilkan dan dibaca di bawah sinar matahari atau di ruangan gelap.
– Dalam lingkungan yang keras, parameter dapat diatur melalui tombol sentuh inframerah tanpa membuka penutup konverter (perlu disesuaikan).
– Flow meter dengan sistem pengukuran dua arah, totalizer internal tiga: total positif, total negatif, dan total selisih.
– Memiliki berbagai bentuk output: arus 4-20mA, pulsa, frekuensi, rs-485, HART.
– Konverter memiliki keluaran alarm diagnosis mandiri, alarm deteksi tanpa beban, alarm batas atas dan bawah aliran, kontrol batch (perlu disesuaikan), dan keluaran alarm lainnya.
– Tidak hanya untuk proses umum, tetapi juga untuk pengukuran lumpur bijih, lumpur batubara, bubur kertas, dan cairan pasta.
– Sensor aliran elektromagnetik bertekanan tinggi dengan teknologi pelapisan PFA, tahan terhadap tekanan tinggi dan tekanan negatif, terutama cocok untuk industri minyak bumi, kimia, dan lainnya.
– Alat tahan ledakan dapat digunakan di tempat yang sesuai dengan spesifikasi tahan ledakan.

Spesifikasi Teknis:
1. Media yang Berlaku: Berbagai cairan konduktif
2. Rentang Kaliber: DN3-DN3000
3. Jenis Lapisan: Karet Polikloroprena, PTFE, F46, PFA, fluorosilikon, karet poliuretan
4. Jenis Elektroda: Hastelloy B, Hastelloy C
5. Rentang Tekanan: 0.6~42Mpa; (tekanan tinggi perlu disesuaikan)
6. Rentang Suhu: -25~80℃
7. Akurasi: ±0,5%, dapat disesuaikan menjadi ±0,3%, ±0,2%
8. Tingkat Perlindungan: Sensor IP65\IP67\IP68 (opsional), konverter IP65
9. Jenis Output: Frekuensi, pulsa, 4-20mA, RS485, Protokol Modbus; Protokol Hart (opsional), Profibus DP (opsional)
10. Sumber Daya Listrik: 85~250V, 45~63Hz, 20VDC — 36VDC

Additional information

Weight 5 kg
