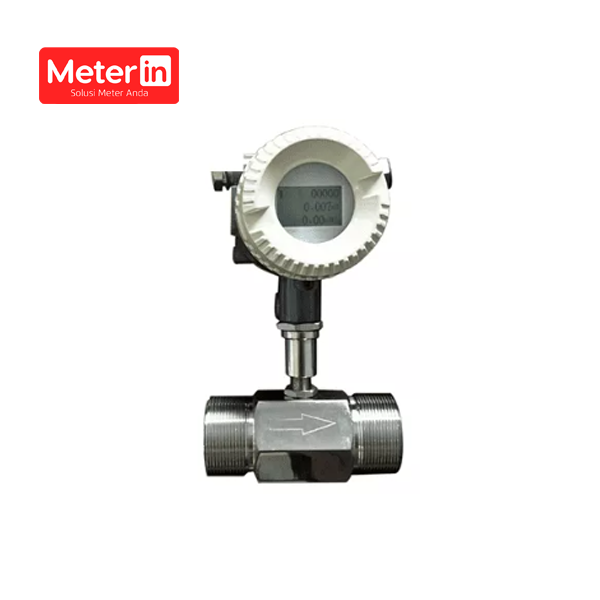

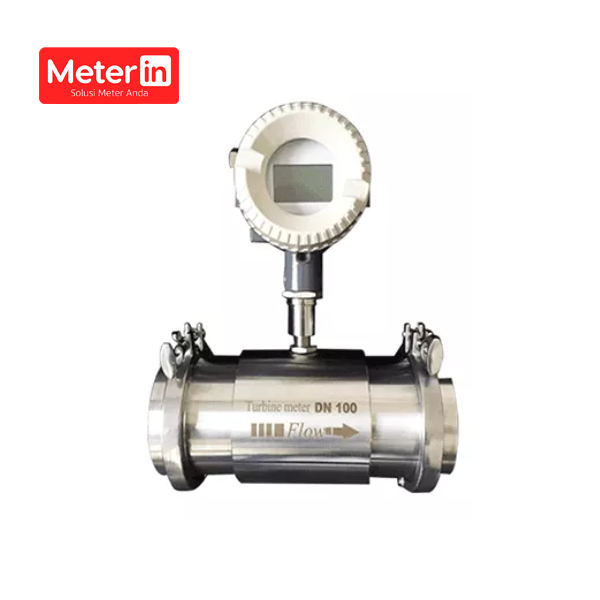

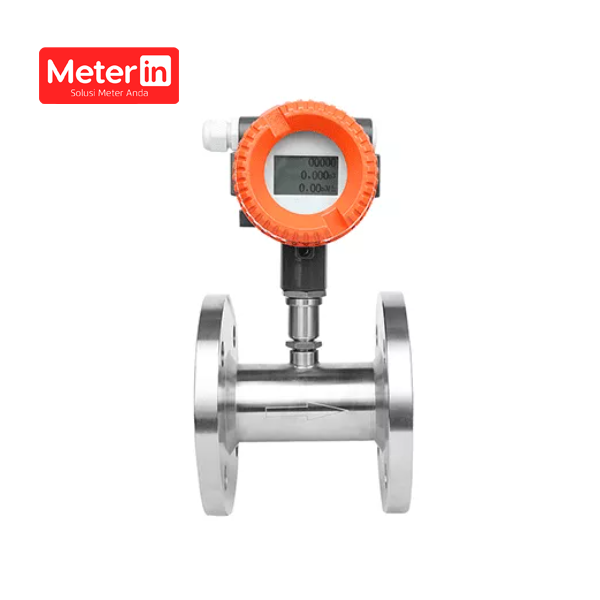

Turbine Flow Meter

Flow meter turbin digunakan untuk pengukuran total aliran volumetrik dan/atau laju aliran, dengan prinsip kerja yang relatif sederhana. Saat fluida mengalir melalui meter turbin, fluida tersebut mengenai bilah-bilah turbin yang dapat berputar bebas di sekitar sumbu sepanjang garis tengah rumah turbin. Bilah-bilah ini terbuat dari bahan paramagnetik. Oleh karena itu, pickoff yang dipasang secara eksternal tanpa kontak dengan fluida, menciptakan medan magnet di dalam pipa. Ketika bilah-bilah tersebut melewati medan ini, mereka menghasilkan tegangan yang proporsional dengan kecepatan rotasi, yang dapat digunakan untuk menghitung laju aliran.

Sinyal dari pickoff dapat masuk ke pemancar eksternal dan diubah menjadi jenis komunikasi lainnya. Anda juga dapat menggunakan preamplifier untuk membaca pulsa ini langsung dari flow meter turbin tanpa pemancar.

Fitur Utama

• Akurasi Tinggi: akurasi reguler ±1% R, ±5% R, akurasi tertinggi ±0,2% R.
• Frekuensi Tinggi: 3-4 kHz dapat dicapai, dan memiliki resolusi tinggi.
• Rentang Luas: diameter menengah atau besar dapat mencapai 1:20, dan diameter kecil 1:10.
• Struktur Kompak dan Ringan: memudahkan pemasangan dan pemeliharaan, serta memiliki kemampuan aplikasi yang luas.
• Output Sinyal Frekuensi Pulsa: dapat digunakan untuk perhitungan totalitas dan koneksi komputer tanpa drift nol dan kapasitas anti-interferensi yang kuat.
• Repetabilitas yang Baik: (jangka pendek mencapai 0,05% – 0,2%), prioritas untuk digunakan dalam penyelesaian perdagangan karena akurasi yang sangat tinggi dalam kalibrasi reguler atau kalibrasi secara online.
• Sensor Versi Khusus: dapat dirancang untuk berbagai jenis sesuai dengan kebutuhan khusus pengguna, seperti tipe suhu rendah, tipe tekanan tinggi, tipe sanitasi, dll.
• Aplikasi untuk Pengukuran Tekanan Tinggi: tanpa perlu membuat lubang pembukaan ke dalam instrumen tekanan tinggi.

Spesifikasi Teknis

• Diameter yang Dapat Diterapkan: DN15-DN300, kaliber lain sesuai kesepakatan.
• Medium yang Dapat Diterapkan: gas, uap, cairan.
• Suhu Lingkungan: -30 ~ +70 ℃ / -20 ~ +70 ℃ tampilan cair.
• Kelembaban Relatif: 5% hingga 90%.
• Tekanan Atmosfer: 86 ~ 106 kPa.
• Suhu Medium: -50 ~ +100 ℃ / -50 ~ +200 ℃.
• Tegangan Pasokan: a) Sistem kabel TB3WE tiga kawat: (1) dengan sumber daya eksternal: 12 ~ 24VDC / 30mA (-20% ~ +15%), output lemah serendah 6V. (2) Daya baterai (opsional): Baterai lithium 3,6V (2-13Ah)/0,4mA. b) Sistem kabel TB2WE: 12 ~ 24VDC / 4-20mA (-20% ~ +15%).
• Sinyal Output: a) Sistem kabel TB3WE tiga kawat: (1) output pulsa: tinggi ≥8V (tegangan pasokan -1V). RENDAH <0,5V. Terbuka (2) termasuk resistor tarik 2K7 output kolektor. (3) Komunikasi RS485: instrumen dapat dikonfigurasi ke antarmuka komunikasi RS485. Jarak komunikasi ≤1200mm. b) Sistem kabel TB2WE: (1) dua kawat 4 ~ 20mA output arus kalibrasi linier (24V saat sirkuit beban ≤600Ω). (2) hanya kalibrasi (arus interferensi) tanpa output pulsa asli koreksi: tinggi ≥ 5V (tegangan pasokan -1V).
