Description

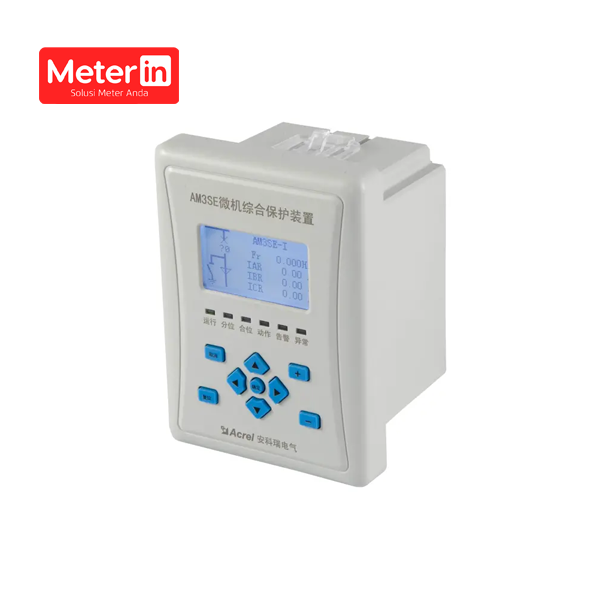

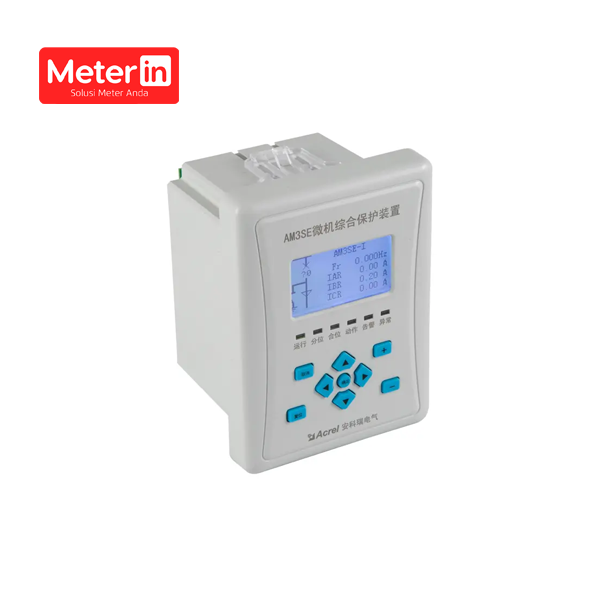

Protection Relay AM3SE adalah perangkat proteksi pintar yang berfungsi melindungi sistem kelistrikan dari gangguan arus lebih, tegangan lebih, maupun frekuensi abnormal. Didesain dengan teknologi deteksi cepat dan akurat, AM3SE menjamin keamanan sistem distribusi dan industri agar tetap stabil dan efisien. Dengan dukungan komunikasi RS485 Modbus-RTU, layar LED beresolusi tinggi, serta tombol navigasi intuitif, relay ini mudah dioperasikan dan diintegrasikan dengan sistem SCADA untuk pemantauan jarak jauh.
Fitur Utama:
- Deteksi gangguan overcurrent, overvoltage, under/overfrequency, dan gangguan fasa.
- Layar LED 256×160 dengan tampilan parameter yang jelas dan navigasi intuitif.
- Komunikasi RS485 (Modbus-RTU) untuk integrasi dengan sistem SCADA dan EMS.
- Indikator LED dan alarm visual untuk notifikasi status operasi dan kesalahan.
- Konsumsi daya rendah ≤10W dengan isolasi >100MΩ (500VDC) untuk keamanan tinggi.
- Desain tangguh untuk beroperasi pada suhu -10°C hingga +55°C dan kelembapan 95%.
- Mendukung pemasangan panel atau rel DIN, mudah diintegrasikan ke sistem proteksi eksisting.
Spesifikasi Teknis:
| Kategori | Parameter | Nilai / Keterangan |
|---|---|---|
| Power Supply | Tegangan Input | AC/DC 220V atau AC/DC 110V |
| Konsumsi Daya | ≤10W (DC) | |
| Input | Tegangan Nominal | AC 100V / 100/√3 V |
| Arus Nominal | AC 5A / 1A | |
| Frekuensi | Nilai Nominal | 50Hz atau 60Hz |
| Rentang Frekuensi | 45Hz–55Hz atau 60Hz | |
| Akurasi | ±0.1Hz | |
| Kinerja Listrik | Ketahanan Isolasi | >100MΩ, 500VDC |
| Tahanan Tegangan Lebih | 2kV / 1 menit, 50Hz | |
| Antarmuka Komunikasi | Komunikasi Serial | RS485 (Modbus-RTU) |
| Indikator | LED status alarm & operasi | |
| Lingkungan Operasi | Suhu Operasi | -10°C hingga +55°C |
| Kelembapan | 5% – 95% RH (tanpa kondensasi) | |
| Ketinggian Operasi | ≤2500m | |
| Fitur Tambahan | Layar | 256×160 LED Display |

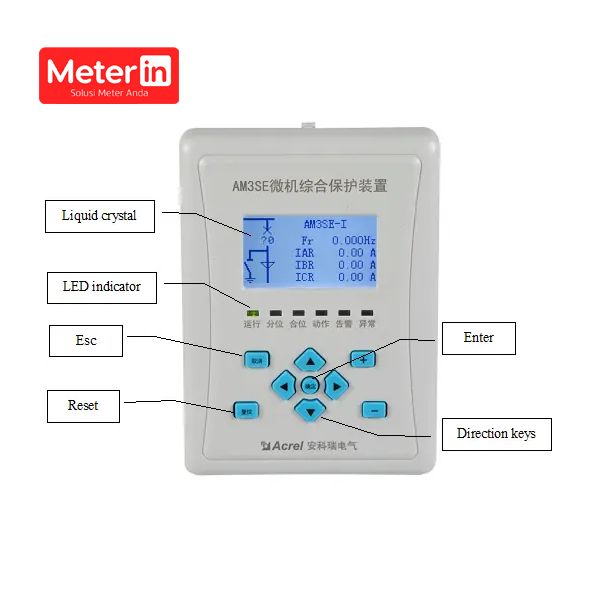

| Tombol Navigasi | Manu, Reset, ESC, Enter, SOE | |
| Mode Proteksi | Overcurrent, Overvoltage, Under/Over Frequency, Phase Fault |
